WaveShare 1.3 inch OLED Ekran HAT (Raspberry Pi için) - 128x64
Waveshare
Tüm Ürün Açıklamasını Gör
882,30 TL
Ürün Açıklaması

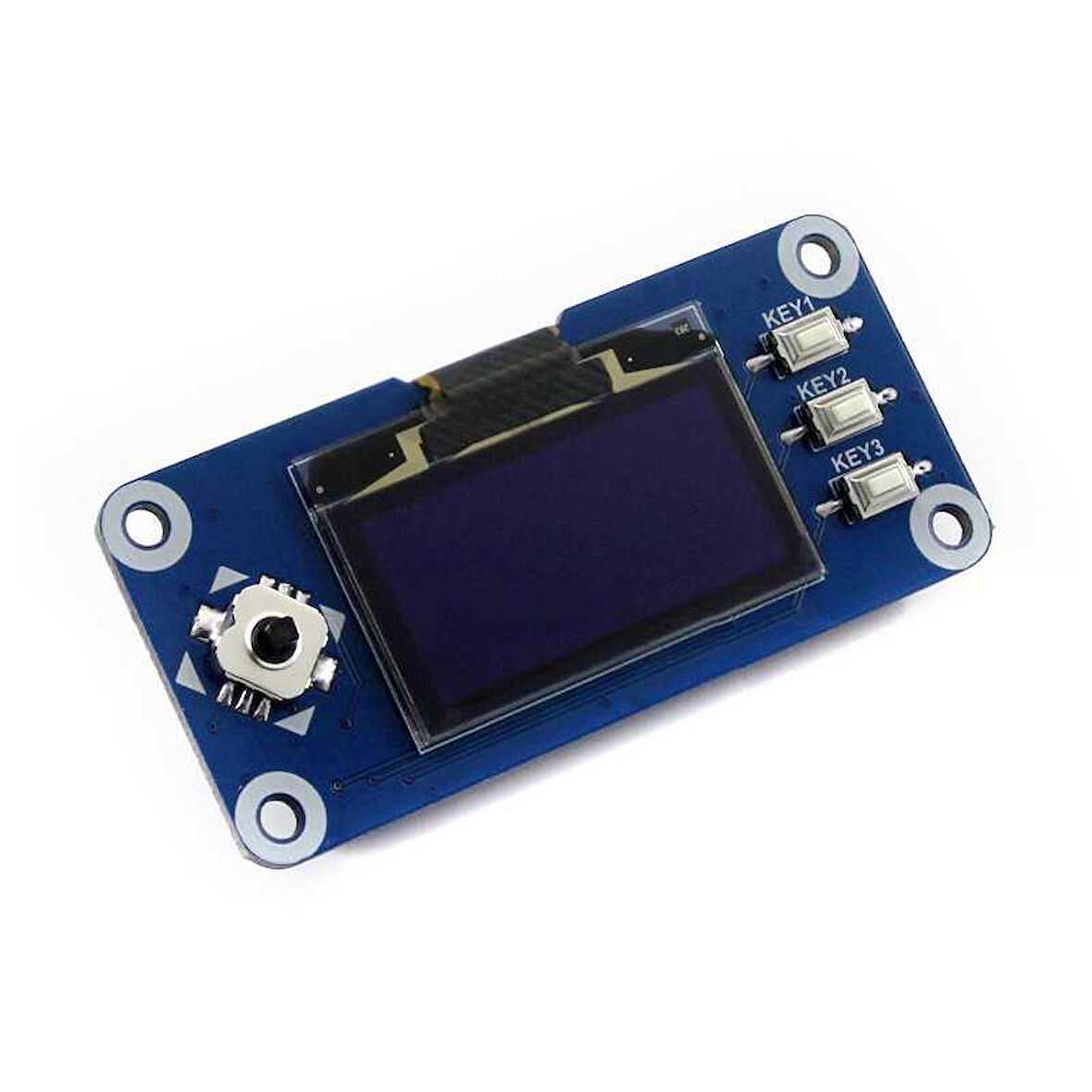

Raspberry Pi ile birlikte kullanabileceğiniz 1.3” boyutlu, 128x64 piksel çözünürlüklü, SPI veya I2C bağlantılı kompakt OLED ekrandır.
Özellikler:
- Raspberry Pi 2B/3B/3B+/Zero/Zero W/Zero WH ve Jetson Nano uyumludur.
- Opsiyonel 3 veya 4 kablolu SPI arayüz, I2C, kart üzerindeki dirençler ile konfigüre edilebilir.
- 1 adet 5-konumlu joystick ve 3 adet push-butona sahiptir.
- Raspberry Pi, Jetson Nano, Arduino ve STM32 ile kullanım örnekleri mevcuttur.
Ürün İçeriği:
- 3” OLED ekran shield
- Vida seti
Teknik Özellikler:
- Sürücü: SH1106
- Arayüz: 3 veya 4 kablolu SPI, I2C
- Ekran rengi: Mavi
- Çözünürlük: 128x64 piksel
- Çalışma gerilimi: 3.3V
Arayüz Tablosu:
|
Sembol |
Raspberry Pi Pini (BCM) |
Fonksiyon |
|
KEY1 |
P21 |
Buton 1/GPIO |
|
KEY2 |
P20 |
Buton 2/GPIO |
|
KEY3 |
P16 |
Buton 3/GPIO |
|
Joystick Yukarı |
P6 |
Joystick Yukarı |
|
Joystick Aşağı |
P19 |
Joystick Aşağı |
|
Joystick Sol |
P5 |
Joystick Sol |
|
Joystick Sağ |
P26 |
Joystick Sağ |
|
Joystick Buton |
P13 |
Joystick Buton |
|
SCLK |
P11/SCLK |
SPI clock girişi |
|
MOSI |
P10/MOSI |
SPI data girişi |
|
DC |
P24 |
Data/Command seçimi (data için HIGH, command için LOW) |
|
CS |
P8/CE0 |
Chip select, aktif LOW |
|
RST |
P25 |
Reset, aktif LOW |
Boyutlar:
Dokümanlar ve Faydalı Linkler:
- Demo kod
- Devre şeması
- Datasheet
- SH1106 Datasheet
- Pisugar Case
