Type C Usb 5v To 12v Boost Modül 9w Dc Voltaj Yükseltici

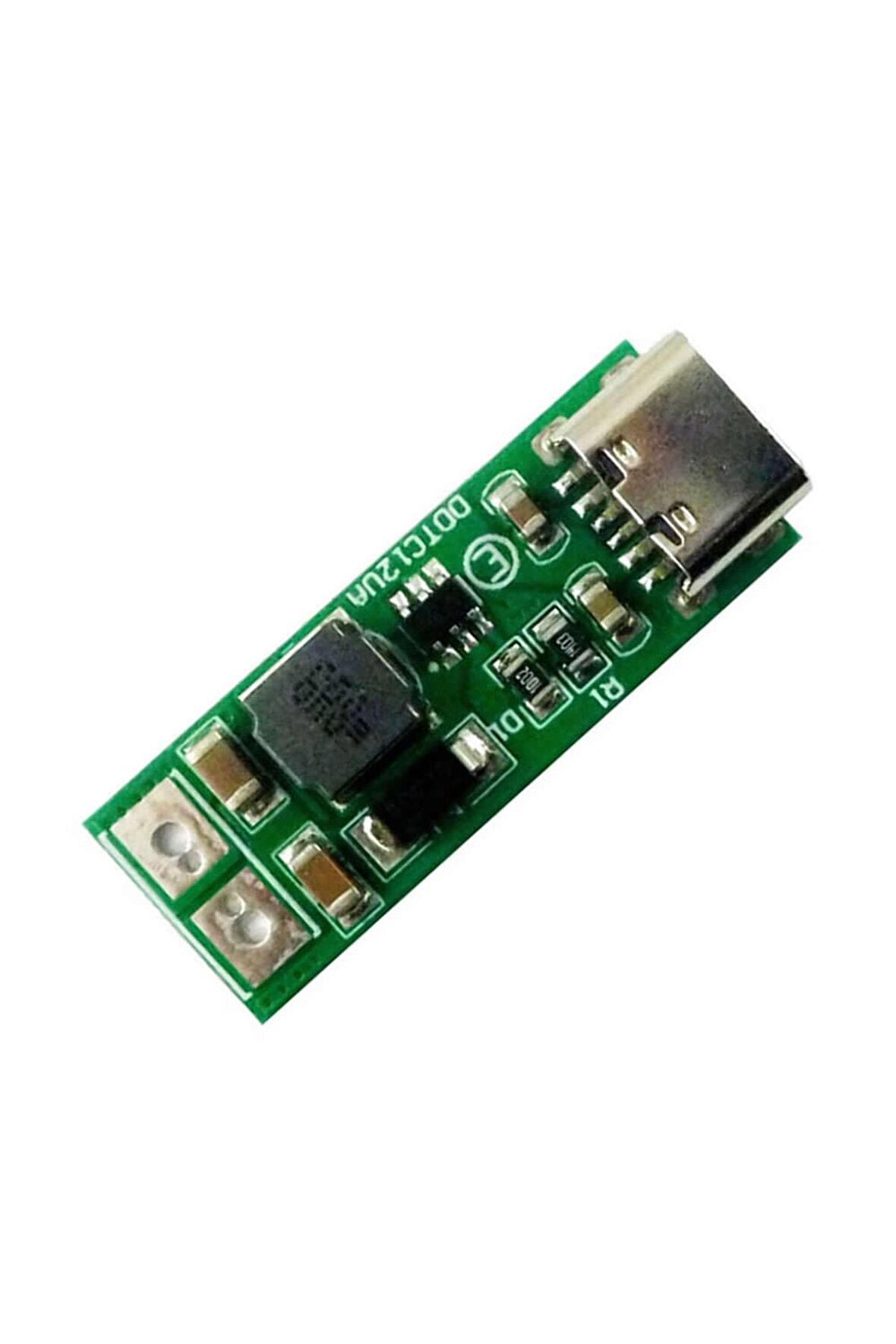

Type C USB 5V to 12V Boost Modül

9W DC Voltaj Yükseltici Taşınabilir Minik Güç Kaynağı Step Up Kamera Modem Araba Led

     Type c usb portu üzerinden gelen5V voltajı 12V seviysine yükselten minik güç kaynağı modülüdür. Ayarlana Usb portu üzerinden bu 5V dışarı aktarır. 12V ile çalışan kamera modem vb cihazları için kullanılır. Çıkış akımı maksimum 750mA seviyesinndedir. Bu seviyeye çıkabilmesi için giriş gücünün 10W seviyelerinde olması gerekir. Daha düşük 5V 1A gibi kaynaklarda çıkış akım seviyesi düşecektir.

     Kart üzerindeki ( Resim 5 ) R1 direnci değiştirilerek farklı çıkış voltajı elde edebilirsiniz. Çıkış voltaj aralığı bu işlem ile 6V ile 24V arasında değiştirileblir.

     Voltaj yükselticilerin tamamında genel prensip giriş gücünün çıkış gücünden yüksek olması gerekliliğidir. Voltajdan bahsetmiyoruz güçten bahsediyoruz. Çıkıştan girişin besleyemeyeceği yüksek güç talebi oluşursa voltajı yükseltemezsiniz. Örnek vermek gerekirse kalem pille mesela televizyon çalıştıramazsınız. Yüke bağlamadan çıkış voltajını ölçün. 12V olduğunu gördükten sonra yükse bağladığınızda 12V düşüyorsa  kaynak gücünüz yetersiz kalıyordur.

•     Giriş voltajı: Usb Type C 5V

•     Çıkış voltajı: DC 12V  ( R1 direnci değiştirilerek farklı çıkış voltajları verebilir. DC 6-24V )

•     Güç: 9watt ( Maksimum )

•     Çıkış Akımı: 750mA Maksimum ( Giriş gücüne bağlı olarak değişir.)

•     Verim: 95% ( ortalama % 84%-92% )

•     Frekans: 1.2Mhz

•     Kolay kullanım.

•     Sıcaklık: -10  +65 Derece

•     Akım sınırlama

•     Sıcaklık koruması

•     Düşük voltaj koruması

•     Renk:  Yeşil

•     Çalışma sıcaklığı:  -10C  / 85C

•     Çıkış soketi: 2 pin lehimlenebilir delikl, padler

•     Ölçüler : 11.5mm x 31.5mm

•     Ağırlık 2gr


Akım tablosu

• Giriş DC 5V 1.00A, çıkış 12V 0.39A

• Giriş DC 5V 1.50A, çıkış 12V 0.57A

• Giriş DC 5V 2.00A, çıkış 12V 0.75A


Bağlantılar:

• Type C usb soket: Voltaj girişi.

• GND: Çıkış toprak pini

• Vout: Çıkış 12V pozitif uç


•      1 Adet Type-C USB 5V to 12V Boost Modül
