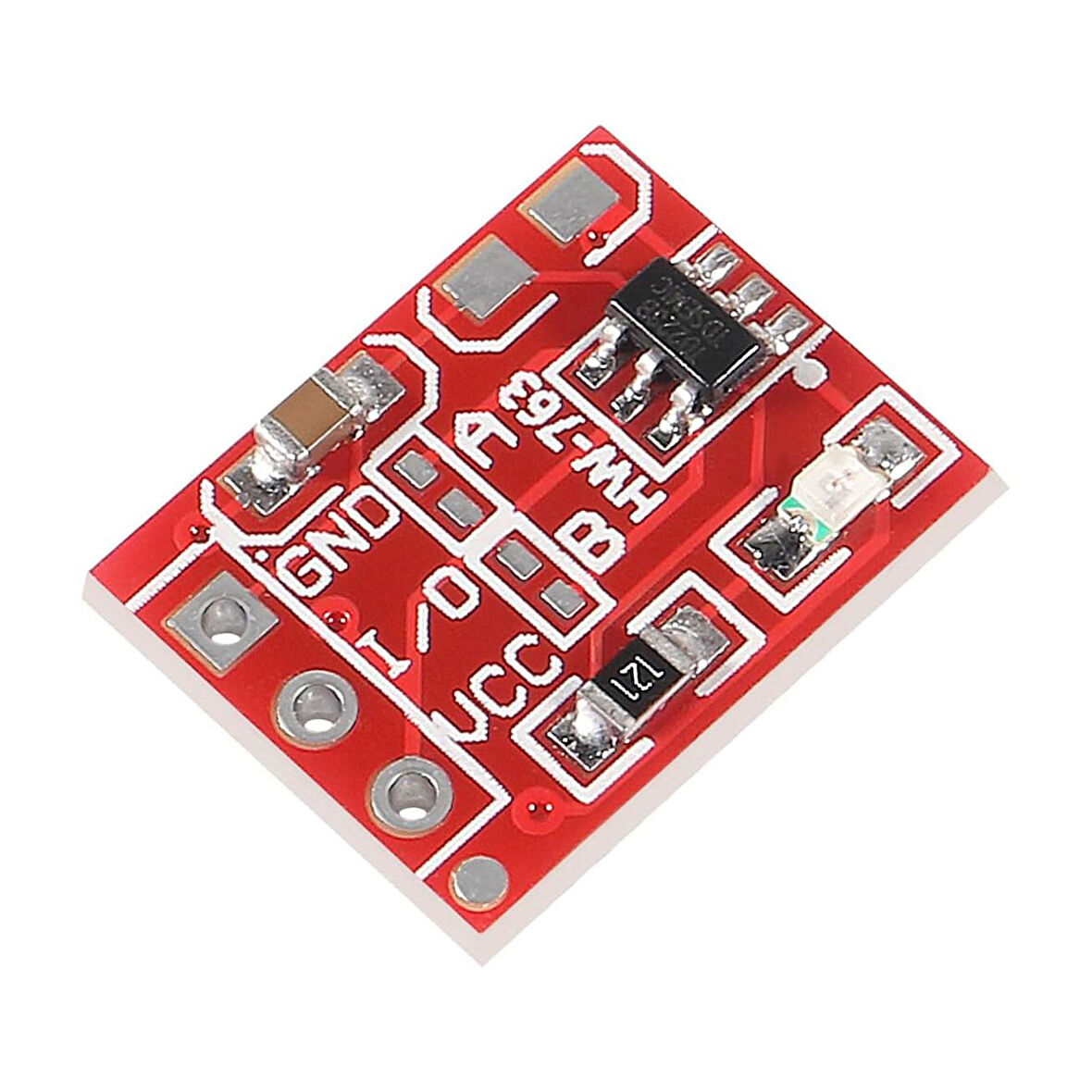

TTP223 Dijital Dokunma Sensörü Touch Button Module

MODEL:

Kapasitif dokunmatik sensör modülü
Ttp223, tek bir dokunmatik tuşu taklit eden bir dokunmatik yüzey algılama entegre devresidir
Bu dokunmatik algılama entegre devresi, geleneksel doğrudan tuşlu tuşların yerine farklı boyutlardaki tuşlarla kullanılmak üzere tasarlanmıştır
Hızlı modda maksimum tepki süresi yaklaşık 60 ms, düşük güç modunda ise vdd=3Vta 220 msdir
Modlar geçişi veya anahtarlama
VDD=3Vda çalışma akımı, yüksüz, SLRFTB=1
Hızlı modda maksimum tepki süresi yaklaşık 60mS, VDD=3Vda düşük güç modunda 220mSdir.
Hassasiyet, dış kapasitans (0~50pF) ile ayarlanabilir
Pad seçeneği (SLRFTB pini) ile iki tür örnekleme uzunluğu
Pad seçeneği (LPMB pini) ile Hızlı mod ve Düşük Güç modu seçimi
Pad seçeneği (TOG pini) ile doğrudan geçiş modu, bonding seçeneği ile açık drenaj modu, OPDO pini açık drenaj çıkışı, Q pini CMOS çıkışı
Pad seçeneği (AHLB pini) ile tüm çıkış modları aktif yüksek veya aktif düşük olarak seçilebilir
Pad seçeneği (MOTB pini) ile maksimum açık kalma süresi 100 saniyedir
Harici güç açma sıfırlama pini (RST pini) bulunur
Güç açıldıktan sonra yaklaşık 0,5 saniyelik kararlı bir süre vardır, bu süre boyunca tuş takımına dokunmayın ve işlev devre dışı kalır
Otomatik kalibrasyonTuşa dokunulmaması gerektiğinde yeniden kalibrasyon süresi yaklaşık 4,0 saniyedir
Çalışma Voltajı: 2,5 ila 5,5 V
Çalışma Akımı: (Vcc = 5 V): 6uA (Boşta) 16mA (Aktif)
Sensör alanı: 11 x 10,5 mm
Maksimum sensör aralığı: 5 mm
Ürün Boyutu: 14 mm x 11 mm/ 0.55 x 0.43 in
Ürün Ağırlığı: 0,4 g / 0,16 oz
Paket İçeriği: 1 adet TTP223 Dijital Dokunma Sensörü Touch Button Module
