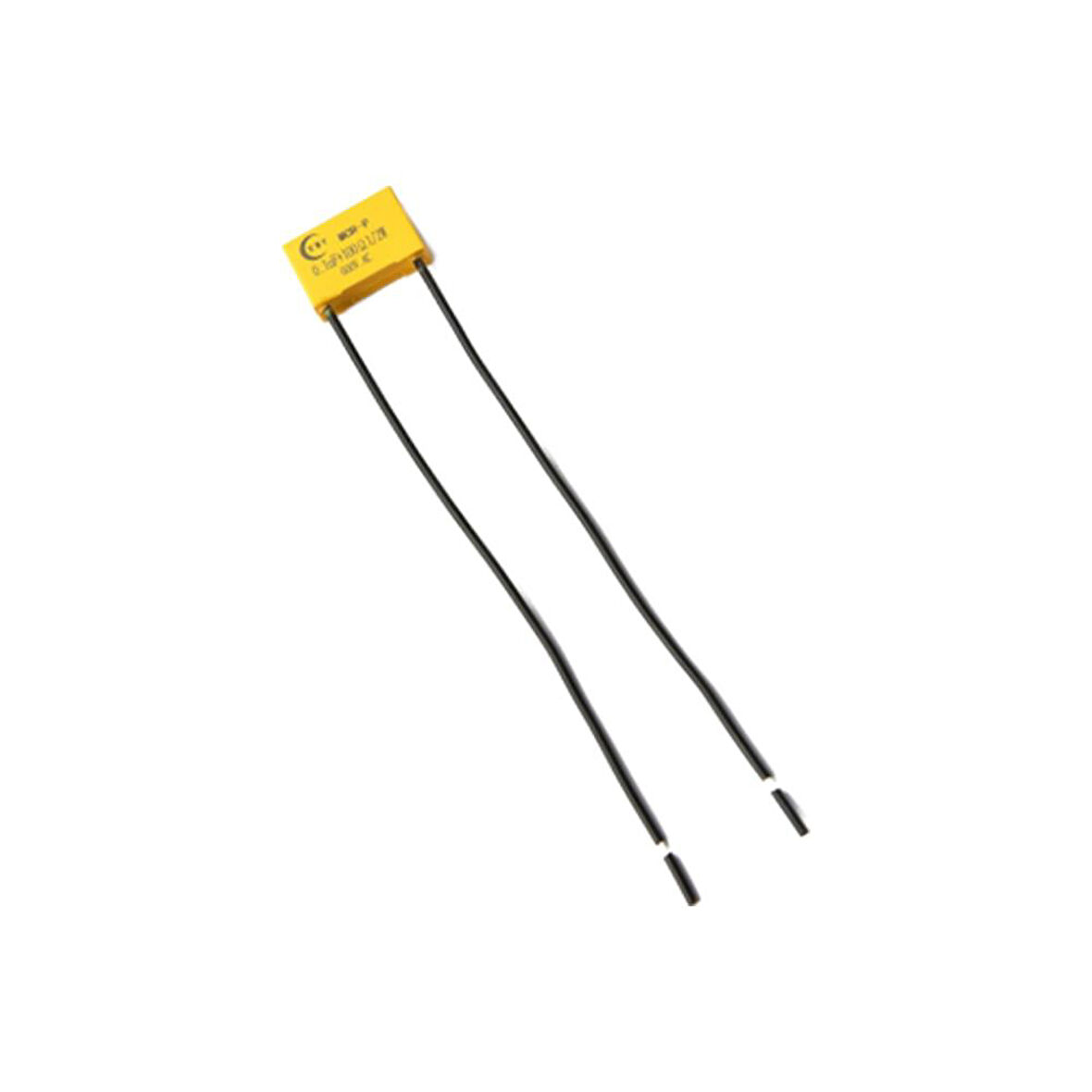

Shelly RC Snubber Devre Koruma Modülü

Shelly RC Snubber: Endüktif Yükler İçin Güvenilir Koruma ve Stabilite

Akıllı ev sistemlerinizde kullandığınız Shelly rölelerinin ömrünü uzatmak ve sistem kararlılığını en üst düzeye çıkarmak için tasarlanmış olan Shelly RC Snubber ile tanışın. Bu küçük ama son derece etkili bileşen, özellikle motorlu veya transformatörlü (endüktif) cihazların açılıp kapanması sırasında oluşan zararlı voltaj sıçramalarını sönümlemek için geliştirilmiştir. Sonuç olarak, hem Shelly cihazlarınızı korur hem de evinizdeki elektrik ağının daha temiz ve stabil kalmasını sağlar.

Genel Ürün Özellikleri

Shelly RC Snubber, temel olarak bir direnç (Resistor - R) ve bir kapasitörün (Capacitor - C) seri olarak bağlanmasından oluşan basit bir devredir. Ancak bu basit yapı, karmaşık bir fiziksel olayı, yani "endüktif geri tepme" (inductive kickback) sorununu çözmek için mükemmel bir mühendislik çözümü sunar.

Voltaj Dalgalanmaları Sorunu ve Çözümü

Fan, buzdolabı, klima veya LED trafosu gibi endüktif bir yükü çalıştıran bir anahtar (veya Shelly rölesi) aniden açıldığında, yani devreyi kestiğinde, yükün manyetik alanında depolanan enerji aniden serbest kalır. Bu durum, devrede milisaniyeler içinde binlerce volta ulaşabilen ani bir voltaj sıçramasına neden olur. İşte bu tehlikeli voltaj, anahtar kontaklarına ve diğer hassas elektronik bileşenlere ciddi zararlar verebilir. Shelly RC Snubber, tam bu noktada devreye girer. Yüke paralel olarak bağlandığında, anahtar açıldığı anda bu zararlı enerji için alternatif bir yol oluşturur. Kapasitör bu ani enerji akışını emer ve direnç bu enerjinin kontrollü bir şekilde dağıtılmasını (sönümlenmesini) sağlar. Bu sayede, voltaj sıçraması tehlikeli seviyelere ulaşmadan önce etkisiz hale getirilir.

Kompakt ve Evrensel Tasarım

Küçük boyutları sayesinde, kontrol edilen cihazın bağlantı klemensine veya en yakın buat içerisine kolayca sığar. 600 VAC'ye kadar olan anma gerilimi ile ev ve ofis ortamındaki çoğu endüktif yük için güvenli ve evrensel bir çözüm sunar. Kurulumu son derece basittir ve akıllı ev sisteminizin güvenilirliği üzerinde büyük bir fark yaratır.

Kullanım Alanları

Shelly RC Snubber, içerisinde bobin, sargı veya transformatör bulunan, yani endüktif özellik gösteren tüm cihazlarla birlikte kullanılması şiddetle tavsiye edilir. İşte en yaygın kullanım alanları:

• Fanlar ve Aspiratörler: Banyo fanları, tavan vantilatörleri ve mutfak aspiratörleri gibi motorlu cihazlar, en tipik endüktif yüklerdendir.
• Soğutucular ve Klimalar: Buzdolapları, derin dondurucular ve klimaların kompresör motorları, çalışmaya başlarken ve dururken ciddi voltaj dalgalanmalarına neden olabilir.
• Çamaşır ve Kurutma Makineleri: Bu cihazların içindeki güçlü motorlar, RC Snubber kullanımını önemli hale getirir.
• LED Sürücüler ve Transformatörler: Özellikle şerit LED'ler veya spot aydınlatmalar için kullanılan elektronik sürücüler (driver) ve transformatörler, endüktif yük karakteristiği gösterir.
• Diğer Elektrik Motorları: Otomatik panjur, garaj kapısı veya herhangi bir AC motoru Shelly röleleri ile kontrol ediyorsanız, RC Snubber sisteminizin ayrılmaz bir parçası olmalıdır.

Teknik Özellikler

Shelly RC Snubber'ın teknik detayları, etkinliğini ve uygulama alanını belirler.

Avantajlar ve Faydaları

• Shelly Cihazlarınızın Ömrünü Uzatır: Röle kontaklarında oluşan elektrik arkını (kıvılcımı) önleyerek kontakların aşınmasını ve zamanla yapışmasını engeller. Bu, Shelly cihazınızın çok daha uzun süre sorunsuz çalışmasını sağlar.
• Sistem Kararlılığını Artırır: Elektrik hattındaki gürültüyü ve dalgalanmaları azaltır. Bu durum, aynı hatta bağlı diğer hassas akıllı cihazların beklenmedik şekilde yeniden başlamasını veya hatalı çalışmasını önleyebilir.
• Arıza Riskini Minimuma İndirir: Özellikle rölenin kontaklarının yapışarak yükün sürekli açık kalması veya bir daha hiç çalışmaması gibi arızaların önüne geçer.
• Kolay ve Düşük Maliyetli Çözüm: Kurulumu basittir ve potansiyel olarak pahalı bir röle değişimine veya cihaz arızasına kıyasla son derece düşük maliyetli bir önlemdir.
• Geniş Uyumluluk: Marka fark etmeksizin, endüktif bir yükü anahtarlayan tüm mekanik veya yarı iletken (triyak) rölelerle birlikte kullanılabilir.

Nasıl Kullanılır?

RC Snubber'ın doğru şekilde bağlanması, maksimum fayda sağlaması için kritik öneme sahiptir.

1. GÜVENLİK ÖNCE GELİR: Kuruluma başlamadan önce, çalışacağınız devrenin enerjisini sigorta kutusundan tamamen kesin! Bir kontrol kalemi ile enerjinin kesildiğinden emin olun.
2. Doğru Yeri Belirleyin: RC Snubber, kontrol edilen endüktif yüke (örneğin fanın kendisine) paralel olarak bağlanmalıdır. En iyi performans için, bağlantıyı yüke mümkün olan en yakın noktada yapın (örneğin, fanın bağlantı klemensinde veya hemen yanındaki buat içinde).
3. Bağlantıyı Yapın: RC Snubber'ın iki kablosunu, yükün Faz (L) ve Nötr (N) hatlarına bağlayın. Snubber'ın yönü yoktur, bu nedenle hangi kablonun Faza, hangisinin Nötre gittiği önemli değildir.
4. Kontrol Edin: Bağlantıları yaptıktan sonra, açıkta kablo kalmadığından emin olun ve sigortayı tekrar açın. Shelly cihazınızla yükü birkaç kez açıp kapatarak sistemin düzgün çalıştığını kontrol edin.

Örnek: Bir tavan vantilatörünü Shelly 1PM ile kontrol ediyorsanız, RC Snubber'ı doğrudan tavan vantilatörünün elektrik bağlantı terminalindeki Faz ve Nötr girişlerine paralel olarak bağlamalısınız.

Sıkça Sorulan Sorular (SSS)

Soru: Sadece basit LED ampulleri kontrol ediyorum, yine de RC Snubber'a ihtiyacım var mı?

Cevap: Bu, LED'in türüne bağlıdır. Eğer kullandığınız LED ampul, eski tip flamanlı ampuller gibi sadece basit bir direnç devresine sahipse (genellikle "flamanlı LED" olarak adlandırılır), endüktif bir yük değildir ve Snubber'a ihtiyacınız yoktur. Ancak, günümüzdeki LED ampullerin ve spotların çoğu, içerisinde küçük bir transformatör ve elektronik devreler barındıran bir "sürücü" (driver) ile çalışır. Bu sürücüler endüktif özellik gösterir. Dolayısıyla, eğer sürücülü bir LED aydınlatma kullanıyorsanız, özellikle çok sayıda LED'i tek bir röle ile kontrol ediyorsanız, RC Snubber kullanmanız sistem kararlılığı için faydalı olacaktır.

Soru: RC Snubber'ı Shelly rölesinin çıkışına, cihazın yanında değil de sigorta panosuna taksam olur mu?

Cevap: Teknik olarak çalışır gibi görünse de bu kesinlikle tavsiye edilmez. RC Snubber'ın amacı, voltaj sıçramasını kaynağında, yani endüktif yükün kendisinde yok etmektir. Eğer Snubber'ı yüke uzak bir noktaya, örneğin panoya takarsanız, voltaj sıçraması yükten Snubber'a kadar olan tüm kablo boyunca ilerleyecektir. Bu durum, hem Snubber'ın etkinliğini azaltır hem de bu kablonun bir anten gibi davranarak diğer hassas cihazlar için elektromanyetik gürültü yaymasına neden olabilir. Kural basittir: kaynağa en yakın çözüm en etkili çözümdür.

Soru: Snubber takmadan önce Shelly rölem ara sıra takılı kalıyordu veya yanıt vermiyordu. Snubber bu sorunu çözer mi?

Cevap: Evet, bu sorunu çözme ihtimali çok yüksektir. Rölenin "takılı kalması" genellikle, endüktif yükün neden olduğu elektrik arkının (kıvılcımın) rölenin minik metal kontaklarını anlık olarak birbirine kaynaklamasından ("mikro-kaynak") kaynaklanır. RC Snubber, bu ark oluşumunu temelden engelleyerek kontakların yapışmasını önler. Böylece rölenin her zaman güvenilir bir şekilde açılıp kapanmasını sağlar ve yanıt vermeme gibi kararsızlıkları ortadan kaldırır.

Soru: Shelly cihazımın kullanma kılavuzunda RC Snubber'dan bahsedilmiyor, yine de kullanmalı mıyım?

Cevap: Genel kural olarak, eğer bir AC motor (fan, pompa, klima), transformatör veya elektronik balast/sürücü gibi bir endüktif yükü anahtarlıyorsanız, kılavuzda belirtilmese bile bir RC Snubber kullanmak her zaman iyi bir mühendislik pratiğidir. Bu, sadece Shelly cihazınızı değil, tüm akıllı ev sisteminizin genel sağlığını ve uzun ömürlülüğünü korumak için proaktif bir adımdır. Maliyeti çok düşük olan bu küçük parça, sizi gelecekteki potansiyel büyük sorunlardan kurtarabilir.
