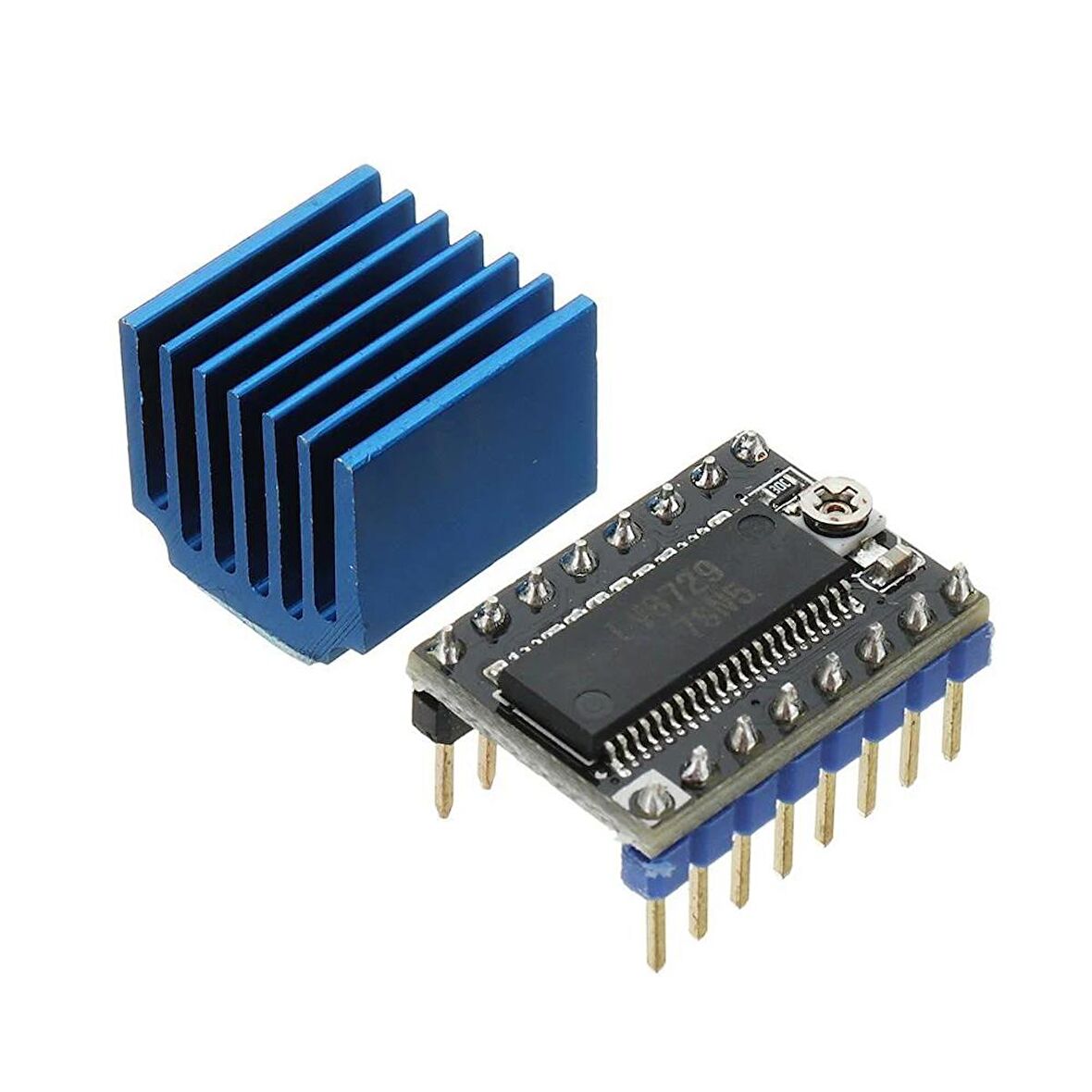

LV8729 Step Motor Sürücü

Ürün İsmi: LV8729 6-36V 3D Yazıcı için Soğutuculu Ultra Sessiz 4 katmanlı Substrat Step Motor Sürücüsü

Ürün Açıklaması:

Ultra sessiz LV8729 4 katmanlı Substrat Step Motor Sürücü Modülü, 128 bölüme sahip Nema step motorlar için en uygun motor sürücüsüdür ve akımı 1.5A'dan az olan motoru istikrarlı, sessiz ve hassas hale getirir.

LV8729, PWM akım kontrollü mikro adım bipolar adımlı motor sürücüsüdür. Bu sürücü, ikinci fazın sekiz kat uyarlamasını 32W1 ikinci faza kadar gerçekleştirebilir ve CLK girişiyle sürülebilir.

Geniş bir Çalışma gerilim aralığına sahiptir, yani 6V-36V, önerilen gerilim 12V'dir. Ürün işlemi dört katmanlı PCB kartıdır. 64 bölüme veya 128 bölüme denetleyicide, daha iyi ultra sessiz bir etkiye sahiptir.

Not:

Lütfen bağlantı yönünün doğru olduğundan emin olun, aksi takdirde sürücü çipini ve kontrol kartını yakabilir. Modül için iyi bir soğutma yapmanızı öneririz.

Not: Ürün tasarım açısından değişebilir.

Teknik Özellikler:

·           64 bölüme veya 128 bölüme sahip, daha iyi ultra sessiz bir etki elde edilir.

·           Çalışma gerilimi: 6V-36V, önerilen gerilim 12V'dir.

·           Maksimum akım 1.5A, varsayılan 0.8A'dır.

·           Bölüm: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128.

·           Isı dağılımını iyileştirmek için ısı emici eklemeniz gerekmektedir (lütfen Modülü soğutmak için büyük bir vantilatörle çalıştığınızdan emin olun).

Sürücü akım algoritması ve ayarı:

1.      Sürücü akım algoritması: i=Vref/0.5, varsayılan Vref yaklaşık 0.4V'dir, bu nedenle varsayılan akım 0.8A ve maksimum akım 1.5A'dır.

2.      Gerilimi ölçerken motorları BAĞLAMAYIN, aksi takdirde sürücüyü yakmak kolaydır.

3.      Gerilimi ölçerken güç kaynağını ve USB'yi güç için bağlayın.

4.      Potansiyometre sürücüsü için küçük ayar. Aşırı akım nedeniyle sürücüyü yakmamak için ölçümden sonra tekrar ayarlayın.

5.      Saat yönünde döndürerek akımı artırın ve tersine çevirerek azaltın.

Paket İçeriği:

·           1 Adet LV8729 Step Motor Sürücü

·           1 Adet Soğutucu
