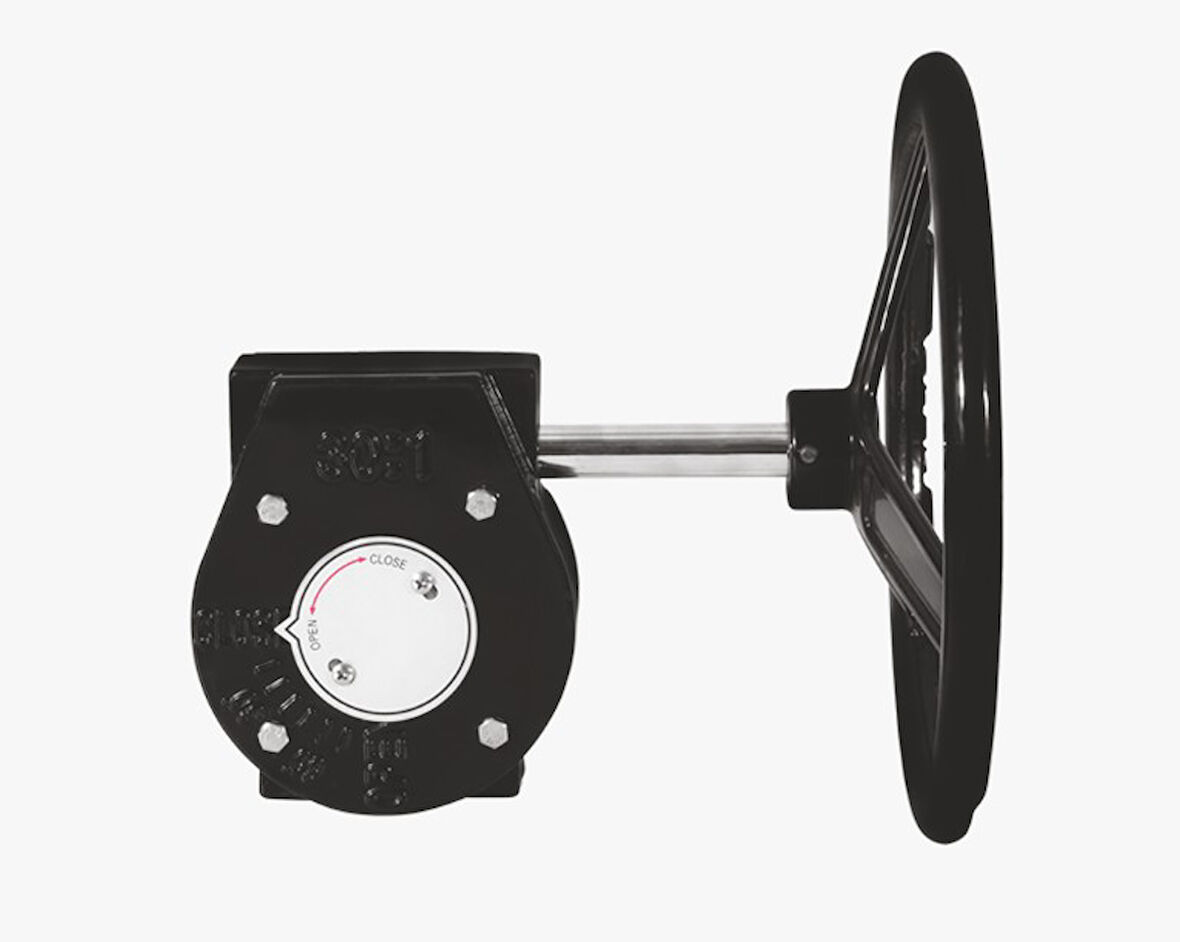

Klepsan 3560 Dişli Kutusu

Klepsan 3560 Dişli Kutusu

Klepsan 3561 model dişli kutusu, ISO 5211 uyumlu manuel gearbox olup kelebek, küresel gibi çeyrek dönüşlü vanalarda kullanılır.

Teknik Özellikler:

• Montaj: ISO 5211 flanşlı
• Mekanizma: Sonsuz vida + yelpaze dişli, iğneli rulmanlı
• Tork: Yaklaşık 200 – 5 500 Nm (model bazlı)
• Dönüş: 0–90°, ±5° hassaslık
• Gövde: Sfero döküm, epoksi kaplamalı
• Koruma: IP65, çalışma ısısı –20…+70 °C (bazı versiyonlar –30…+120 °C)
• Self-locking yapısı ile pozisyon kilitlenir
• DN 25–1200 arası vanalarla doğrudan uyum

Bu gearbox, yüksek torklu, güvenli ve hassas vanalı sistemlerde uzun ömürlü ve pratik bir kullanım sunar.

Ürün Tipi

• Manual Gearbox – çeyrek dönüşlü vanalar (kelebek, küresel, plug vb.) için manuel tahrik kutusu
• Çalışma Prensibi: Sonsuz vida + yelpaze dişli mekanizması ile yüksek tork iletir ve mekanik olarak kendini kilitler (self-locking)

Teknik Özellikler

•
  Montaj Standardı: ISO 5211 flanş uyumlu – birçok vana gövdesiyle kolay montaj
• Gövde: Sfero döküm (ductile iron) – sağlam, darbe ve korozyona dayanıklı yapı; dış yüzeyde epoksi kaplama olabilir
• Dişli Mekanizması:Sonsuz vida + yelpaze dişli sistemi ile yüksek verimlilik
• İğneli rulmanlı şaft desteği
• IP Koruma: IP65 – toz ve su sıçramalarına karşı koruma
• Tork Aralığı: Model serisine göre yaklaşık 200 Nm’den başlayıp ≥ 5 500 Nm’e kadar çıkabilir
• Dönüş Açısı & Hassasiyet: 0°–90° dönüş; ±5° pozisyon ayarı sunar
• Otomatik Kilitleme: Mekanik self-locking, böylece ani yük değişimlerinde bile sabit duruş sağlar
• Çalışma Sıcaklığı: Standart kullanım için –20 °C ila +70 °C; bazı versiyonlar –30…+120 °C’ye kadar çıkabilir
• Uyumlu Vanalar: ISO 5211 standardına sahip DN 25–1200 aralığındaki vanalarla doğrudan uyum

Avantajlar

• Yüksek Tork ile Kolay Kullanım: Büyük çaplı vanaları elle zahmetsiz kontrol etme imkânı
• Dayanıklı & Uzun Ömürlü Yapı: Sfero döküm gövde + yağlı rulmanlarla mekanizma ömrünü uzatır
• Güvenli Pozisyonlama: ±5° hassasiyetle pozisyon kilitleme
• Montaj Kolaylığı: ISO 5211 flanşlı montaj sayesinde birçok vana ile uyumludur
• Çok Yönlü Kullanım Alanları: HVAC sistemleri, endüstriyel tesisatlar, petrokimya, enerji santralleri, su/atık su ve yangın sistemlerinde yaygın olarak kullanılabilir
