    Ürün Açıklaması

    AÇIKLAMA


    Biscuit™ - Programlanabilir Wi-Fi 9 eksen mutlak dönüş sensörü

    WITHROBOT Orijinal üründür.


    Biscuit™ modülü içerisinde 3 boyutlu hareket sensörü ve Wi-Fi haberleşme modülü olan bir karttır. 3 boyutlu hareket sensörü ivme, jiroskop ve geomagnetik sensöre sahiptir. Biscuit™, Quaternion, Euler Açı ve Rotasyon vektörü ile birlikte Doğrusal İvme, yerçekimi, yönelim ve sıcaklık bilgilerini sunar.

    Bu Wi-Fi modülünün kendine ait bir mikrodenetleyicisi bulunmaktadır. Bu MCU birimine farklı IDE platformlarında geliştirmiş olduğunuz programlarıda yükleyebilirsiniz. Biscuit™ modülü USB den veya tek başına bağımsız olarak çalışması için bir batarya ile beslenebilir.


    Daha fazla teknik detay    : https://github.com/withrobot/Biscuit/blob/master/Product(English)/README.md



    Ürün Ayrıntısı


    Sensor Data
    3-eksen jiroskop
    3-eksen ivme ölçer
    3-eksen Geomagnetik Sensör
    3-eksen dönüş: Quaternion, Euler Açı denklemleri, Rotasyon vektörleri
    Doğrusal hızlanma
    Yerçekimi
    Yönelim
    Sıcaklık


    Sensör Performansı

    İvme ölçer ölçü aralıkları: ±2g, ±4g, ±8g, ±16g
    İvme ölçer çözünürlük: 14 bit
    Jiroskop ölçü aralıkları: ±125°/s, ±250°/s, ±500°/s, ±1000°/s, ±2000°/s selectable
    Jiroskop çözünürlüğü: 16 bit
    Geomagnetik sensör ölçüm aralıkları: ±1300µT (x, y axis), ±2500µT (z axis)
    Geomagnetik Sensör çözünürlüğü: 13 / 13 / 15 bits for x / y / z axes



    Wi-Fi
    Protokol: 802.11 b/g/n
    Frekans: 2.4 GHz band


    MCU
    CPU: 32-bit, 80 MHz
    Flash Memory: 2 MB


    IDE
    Arduino IDE


    Boyut
    25 mm x 48 mm (PCB)


    Power
    USB Bus veya  Pil ile
    Tüketim: 75 mA (sensorler ve Wi-Fi kapalı)
    Giriş gerilimi: 3.7 ~ 5.0 V


    Uyarı!!
    Yanlış batarya bağlantısı Biscuit™ e zarar verebilir. Eğer bataryanız yukarıdakinden farklı bir çıkış veriyorsa, lütfen polariteyi uygun şekilde değiştirin. Uyumlu batarya konektörü: Molex 51021-0200



    ----------------------------------------------------------------------



    Biscuit™ - Programmable Wi-Fi 9-Axis Absolute Orientation Sensor



    The Biscuit™ is an integrated module consisting of 3 dimensional motion sensor and Wi-Fi communication module.

    The 3 dimensional motion sensor includes Accelerometer, Gyroscope and Geomagnetic sensor.
    The Biscuit™ provides 3-axis absolute orientation in the format of Quaternion, Euler Angle or Rotation Vector as well as Linear Acceleration, Gravity, Heading and Temperature.

    The Wi-Fi module has an inherent micro controller unit (MCU) on which users can download their own programs developed on separate development environment (IDE).
    The Biscuit™ can be operated using USB bus power or battery to be used as an independent device untethered to a host.

    SPECIFICATIONS

    Sensor Data
    3-Axis Gyroscope
    3-Axis Accelerometer
    3-Axis Geomagnetic Sensor
    3-Axis Orientation: Quaternion, Euler Angle, Rotation Vector
    Linear Acceleration
    Gravity
    Heading
    Temperature

    Sensor Performance
    Accelerometer Ranges: ±2g, ±4g, ±8g, ±16g selectable
    Accelerometer Resolution: 14 bit
    Gyroscope Ranges: ±125°/s, ±250°/s, ±500°/s, ±1000°/s, ±2000°/s selectable
    Gyroscope Resolution: 16 bit
    Geomagnetic Sensor Ranges: ±1300µT (x, y axis), ±2500µT (z axis)
    Geomagnetic Sensor Resolution: 13 / 13 / 15 bits for x / y / z axes

    Wi-Fi
    Protocol: 802.11 b/g/n
    Frequency: 2.4 GHz band

    MCU
    CPU: 32-bit, 80 MHz
    Flash Memory: 2 MB

    IDE
    Arduino IDE

    Size
    25 mm x 48 mm (PCB)

    Power
    USB Bus or Battery Operated
    Consumption: 75 mA (sensors and Wi-Fi turned-off)
    Input Voltage: 3.7 ~ 5.0 V

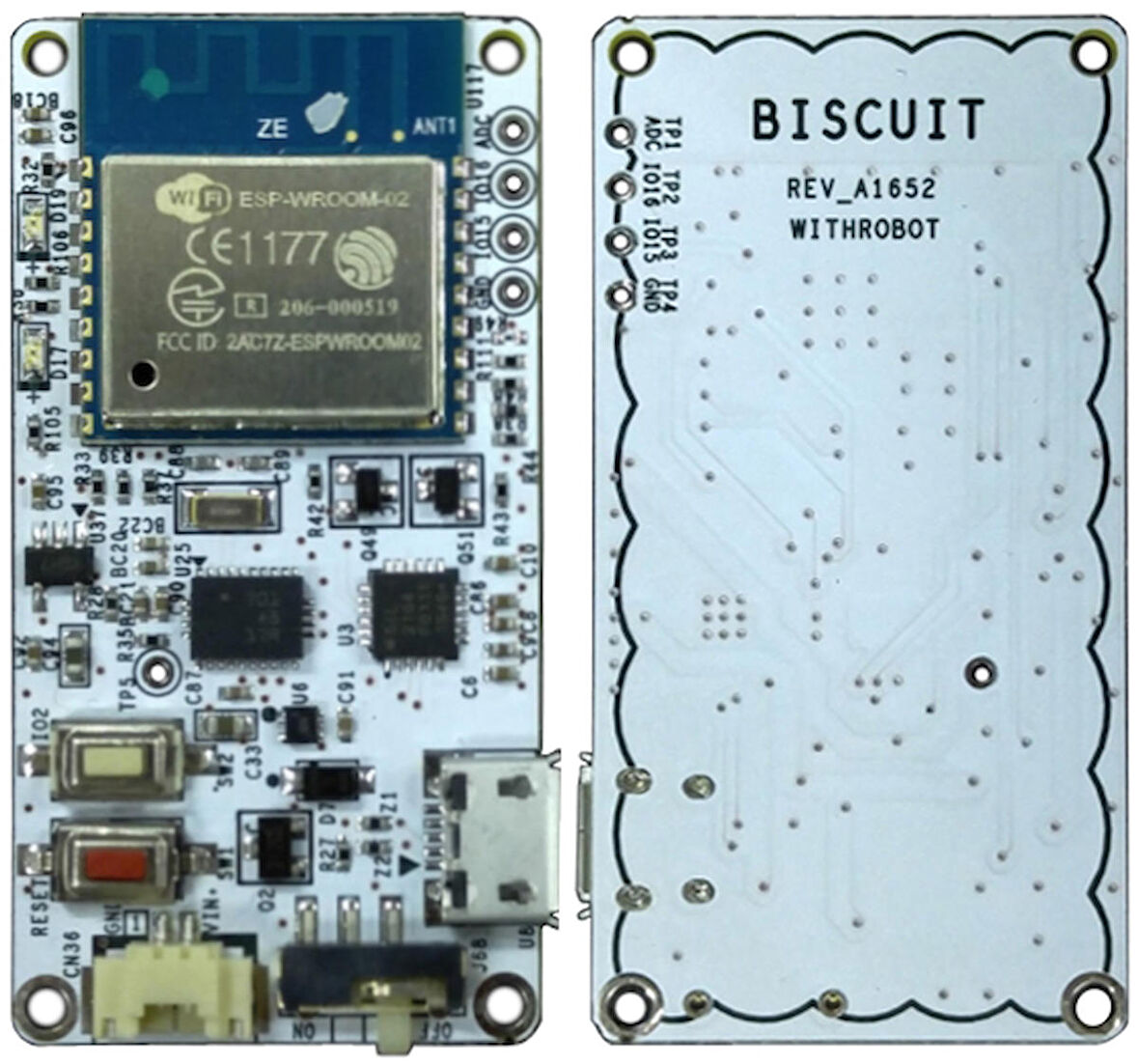

    Board Layout
    Set-up

    Warning!!
    Incorrect battery connection can damage the Biscuit™. If your battery has different outputs from the one shown on the above picture, please use the accompanied cable to switch the polarity. Compatible Battery Connector: Molex 51021-0200



    WiFi Mouse Using Biscuit™
    Notes :
    1. This product was developed & manufactured by WITHROBOT Co., LTD.
    2. Board schematics and firmware source code will NOT be publicly released.
