Arduino TCS230 Renk - Işık Algılama Sensörü / Color Recognition Sensor Module

Arduino TC230 Renk Tanıma Sensörü

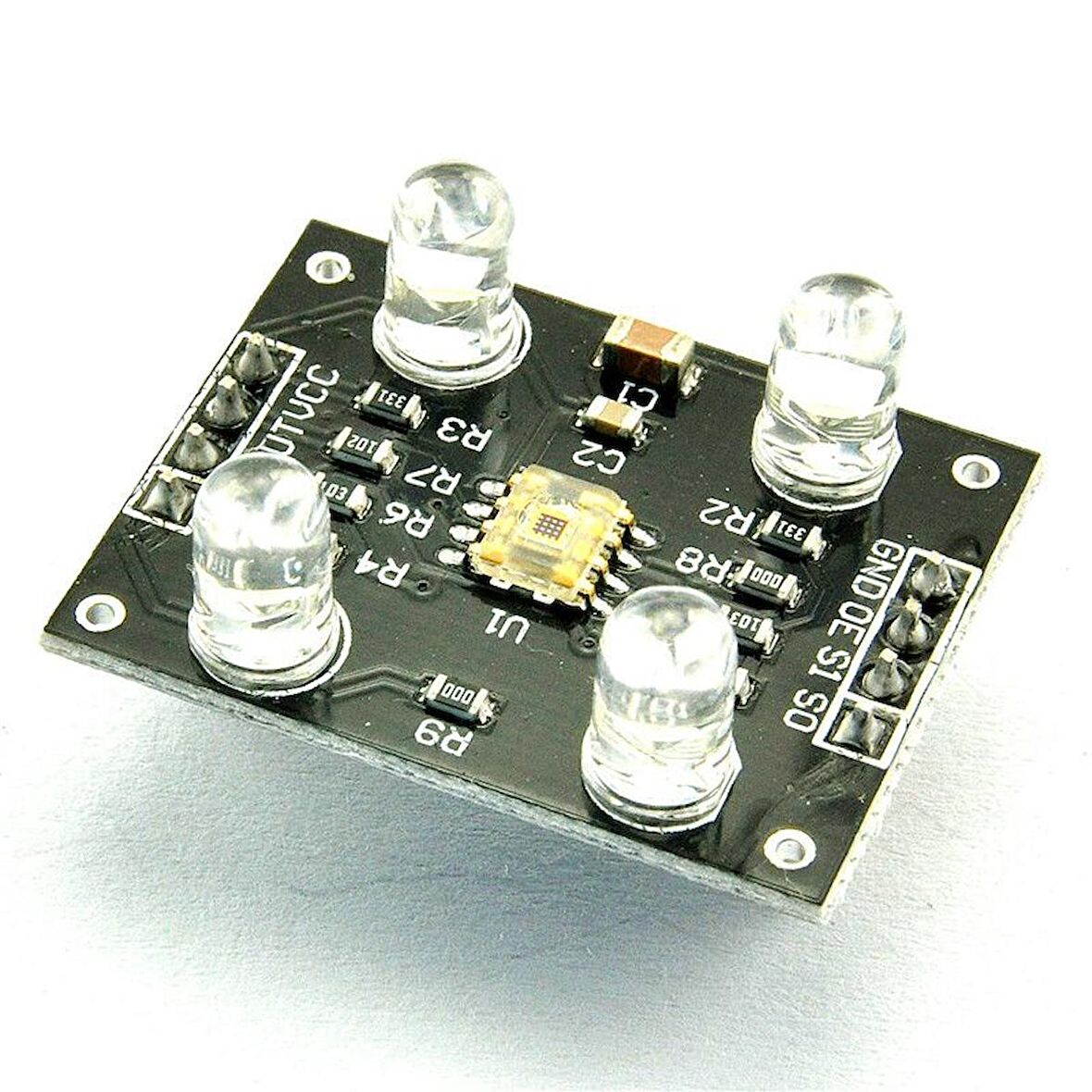

Renk sensör kartının üzerinde TC230 RGB sensör çipi ve 4 adet beyaz led bulunmaktadır. TC230 neredeyse görülebilir tüm ışıkları algılayabilir. TC230 entegresinde fotodedektör dizileri bulunmaktadır. Kırmızı, Mavi, Yeşil filtre ve filtresiz array bulunmaktadır. Her renk bu filtrelerden geçirilerek renk ayırt edilir. Cihazın üzerinde dahili olarak osilatör bulunmaktadır. Bu osilatör seçilen rengin yoğunluğu ve Frekansıyla orantısal bir kare dalga sinyal üretir.

Teknik Detaylar

Besleme 2.7V ile 5.5V arası

Programlanabilir Renk ve Full Scale çıkış Frekansı ayarlama

Düşük güç tüketim modu

Direkt olarak mikrodenetleyiciye bağlanabilir.

S0-S1: Seçilen girişlere göre Frekansı ayarlama

S2-S3: Seçilen girişe göre Fotodiyotun belirlenmesi

Out Pin: Çıkış Frekansı

EO pin: Çıkış Frekansı Enable Pini(Active low )

TCS230 Renk Tanıma Prensibi

Renk Filtresi seçildiğinde, TCS230 yalnızca belirli bir rengi geçirir ve diğer tüm renklerin geçmesini engeller.

Örneğin Kırmızı filtre seçildiyse, yalnızca kırmızı renk oluşturulur diğer mavi ve yeşil renkler engellenir.

TCS230 4 adet fotodiyota sahiptir. Kırmızı, Mavi, Yeşil, Clear

Örnek Kod için Tıklayınız....
