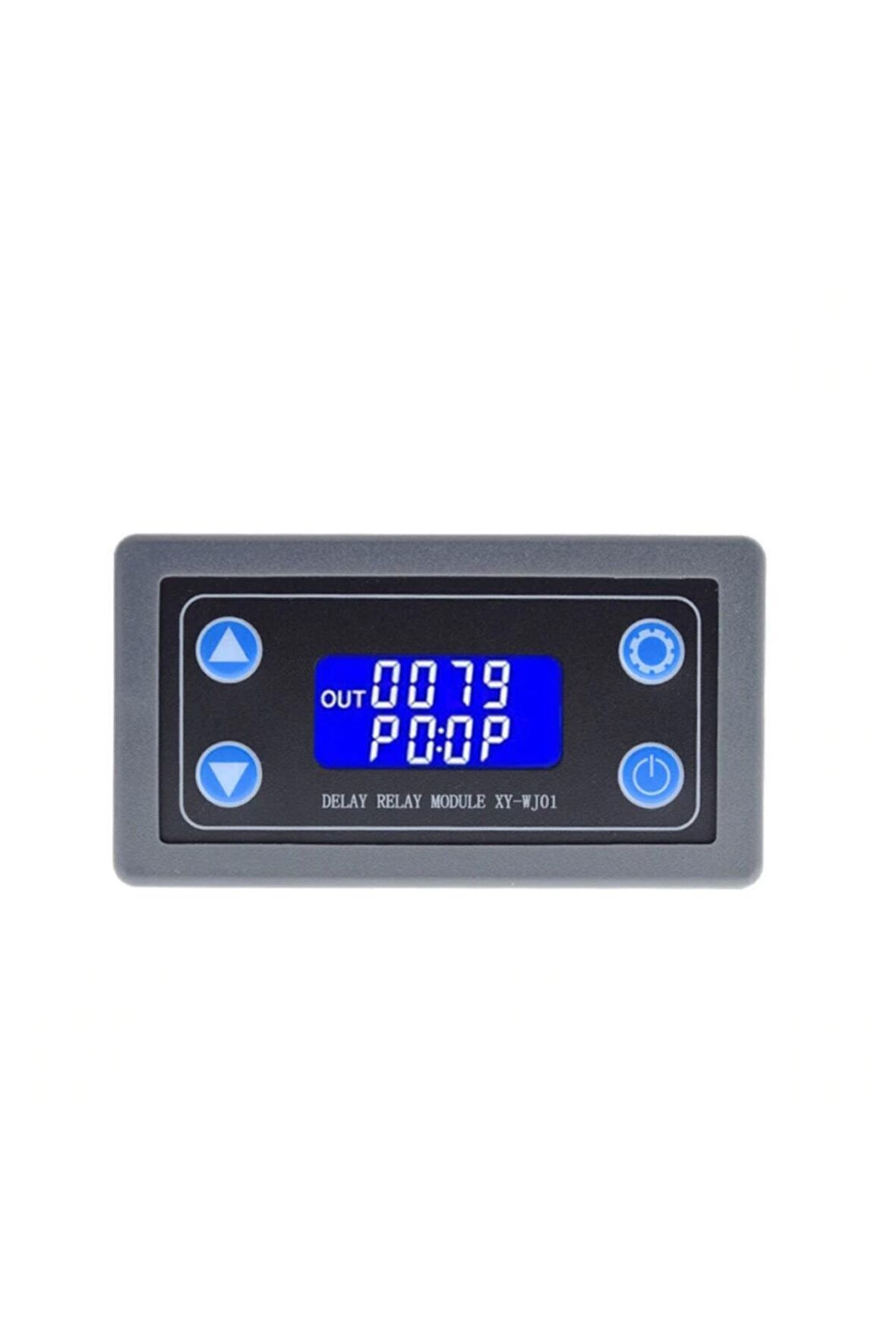

Xy-wj01 Dc12v Led Dijital Zamanlayıcı Röle Modül

XY-WJ01 DC12V LED Dijital Zamanlayıcı Röle Modül

Açıklama:

• LCD iki sütun ile ekran, doğrudan parametreleri görüntüleyebilir;

• Tetik modu: yüksek ve düşük seviye, anahtar miktarı. Ihtiyaçların çoğunu karşılayın.

• Güç kaynağı: 6 ~ 30V.

• Parametreler UART ile değiştirilebilir.

• Acil durdurma fonksiyonu sağlamak için durdurma düğmesi.

• Düşük güç durumuna herhangi bir işlem yapmadan 5 dakika. Herhangi bir eylem uyanır.

• OP/CL/LOP params ayrı ayrı değiştirilebilir

• Tüm parametreler otomatik olarak kapanma ile kaydedilir.

• Ebat: 42.8mm x 78.7mm x 26.5mm

• Ağırlık: 45gr


Ürün parametreleri:

• Tetik sinyal kaynağı: yüksek seviye (3.0V ~ 24.0V), düşük seviye (0.0V ~ 0.2V), anahtar sinyali.

• Maxmum çıkış yükü: DC 30V 10A ve AC 220V 5A.

• Statik akım: 15mA çalışma akımı: 50mA.

• Hizmet ömrü: 100,000 'den fazla kez; Çalışma sıcaklığı: -40-85 ° c;

• Optocoupler izolasyon, güçlü anti-girişim yeteneği, endüstriyel sınıf devre, güç seti parametreleri bellek sonsuza sonra


Çalışma modu giriş (P1 ~ P7)

• P0: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal geçersiz.

• P1: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal yeni bir zamanlayıcıyı tetikler.

• P2: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal tetikleyici sıfırlama zamanlayıcısı, rölenin bağlantısı kesildi ve zamanlamayı durdurun.

• P3: sinyal tetiklendikten sonra röle bağlantıyı keserCLZaman ve sonra röle iletimi.

• P4: sinyal tetiklendikten sonra, röle iletimiOPZaman ve sonra röle keserCLZaman ve daha sonra yukarıdaki eylemi döngüler, döngüde tekrar sinyal verir, röleler kesilir, zamanlayıcıyı durdurur; Ve döngü sayısı (LOP) Ayarlanabilir; Döngünün sonu, röleyi bağlantısız tutun;

• P5: sinyal tetiklendikten sonra röle bağlantıyı keserCLZaman ve sonra röle iletimiOPZaman ve daha sonra yukarıdaki eylemi döngüler, döngüde tekrar sinyal verir, röle iletimi, zamanlayıcıyı durdurur; Ve döngü sayısı (LOP) Ayarlanabilir; Döngünün sonu, röle iletimini koruyun;

• P6: röle iletiminden sonra güç açıldıktan sonra tetik sinyali yokOPZaman, röle keserCLZaman, ve sonra yukarıdaki eylemi döngüler, sinyal döngüde geçersiz, döngü sayısı (LOP) Ayarlanabilir; Döngünün sonu, röleyi bağlantısız tutun;

• P6: güç açıldıktan sonra tetik sinyali yok, röle kesildikten sonraCLZaman, röle iletimiOPZaman, ve sonra yukarıdaki eylemi döngüler, sinyal döngüde geçersiz, döngü sayısı (LOP) Ayarlanabilir; Döngünün sonu, röle iletimini koruyun;

• P8: sinyal tutma fonksiyonu: sinyal korunur, zamanlama temizlenir ve röle iletimi; Sinyal kaybolduğunda, röle zamanlamadan sonra keserOP; Zamanlama sırasında başka bir sinyal var ve zamanlama temizlendi;

• P9: sinyal tutma fonksiyonu: sinyal korunur, zamanlama temizlenir ve röle kesilir; Sinyal kaybolduğunda, zamanlamadan sonra röle iletimiCL; Zamanlama sırasında başka bir sinyal var ve zamanlama temizlendi;

• (P0 ~ P7) modu, duraklama düğmesine kısa basın, sistem zaman aşımına uğramazsa zamanlamaya başlayın; Sistem zaten zamanlanmışsa, sistem zamanlayıcıyı durdurur, röle bağlantısı kesilir, bir hatırlatıcıyı belirtmek için "dışarı" yanıp söner;

• P8/P9 modu, çalışma arayüzünde bir tetik sinyali olarak duraklama düğmesi, Kısa/uzun basın başarısız;

• Zamanlama aralığı: 0.01 sn ~ 9999 dk


Zamanlama aralığı nasıl seçilir:

• OP/CL parametre değiştirme arayüzünde, zamanlama aralığını seçmek için kısa bir süre duraklat düğmesine basın.

• XXXXZamanlama aralığı: 1sec ~ 9999sec

• XX X.XZamanlama aralığı: 0.1sec ~ 999.9sec

• XX.XXZamanlama aralığı: 0.01sec ~ 99.99sec

• X.X.X.XZamanlama aralığı: 1 dak ~ 999.9 dak

• Örneğin, isterseniz setOP3.2 saniyeye kadar ondalık noktayı on basamağa taşıyın. LCD ekran 003.2

• Parametre açıklaması: OPZamanında,CLZaman kapalı,LOPÇevrim süreleri (1 - 9999 kez, "----" sonsuz sayıda döngüyü temsil eder)


Parametre ayarları:

Paket içeriği:

•     1 Adet XY-WJ01 Modül
