XR2206 Sinyal Jeneratör DIY Kit
Demonte 1Hz -1MHz Kare Üçgen Sinüs Dalga Sinyal Jeneratörü
Hatalı montaj sonucunda ürün zarar görebilir. Montaj hataları müşteri sorumluluğundadır
Demonte sinyal jeneratör modülü. Sinüs, üçgen ve kare dalga sinyal üretir. 1Hz 1Mhz frekans aralığında ayarlanabilir sinyal üretebilir. Sinyal genliğide ayarlanabilir.
Demonte olarak yollanmaktadır. Malzemeler pcb üzerine lehimlenerek devre çalışır hale gelmektedir. Pcb üzerindeki parça numaraları ve yönlerini gösteren çizimlere göre montajı yapmanız gerekmektedir. Elektronik malzemeler hakkında bilginiz yok ise tecrübeli birisinden yarıdm almanız uygun olacaktır. Hatalı malzeme lehimlenmesi sonucunda ürün zarar görebilir.
Cİhaz besleme voltajı DC 9V - 12V arasında olabilir. 9V pil ile çalıştırabilirsiniz. Pil paketten çıkmaz. harici güç veya 9V pil kullabilirsiniz. (Dahil Değildir.) Kolay taşıma için küçük boyuta sahiptir.
Teknik Özellikleri:

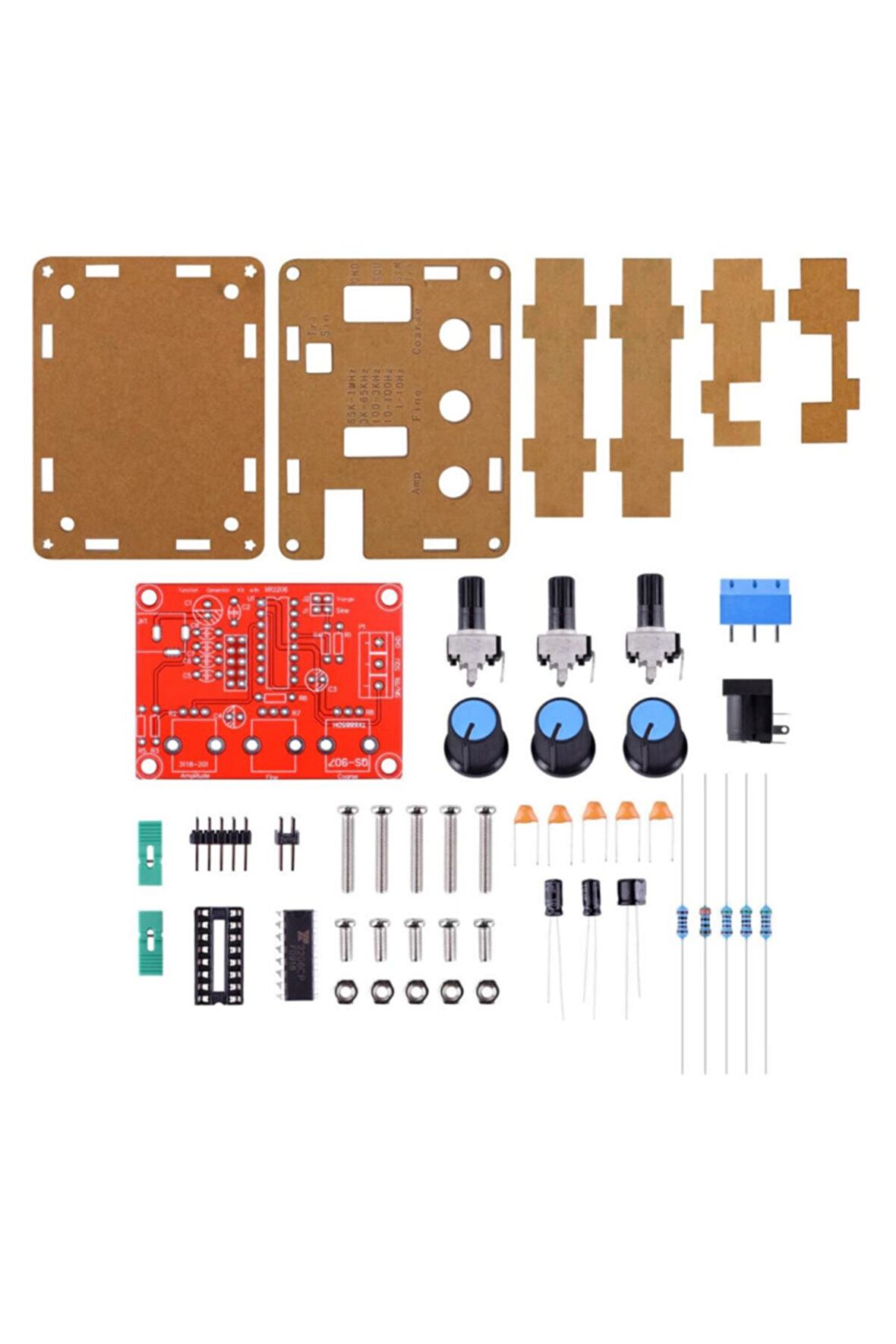

Paket İçeriği:
Not: Paketten pil çıkmaz.
KodTipDeğerAçıklamaR1Direnç1KYönü yokR2Ayarlanabilir DirençB503=50KPcb çizimlerine göre takılmalıR3, R5,R6Direnç5.1KYönü yokR4Direnç330Yönü yokR7Ayarlanabilir DirençB503=50KPcb çizimlerine göre takılmalıR8Ayarlanabilir DirençB104=100KPcb çizimlerine göre takılmalıC1,Elektrolitik Kapasitör100UFKısa Pozitif – Uzun NegatifC2Yönsüz Kapasitör104Yönü yokC3,C4Elektrolitik Kapasitör10UFKısa Pozitif – Uzun NegatifC5Yönsüz Kapasitör105Yönü yokC6Yönsüz Kapasitör473Yönü yokC7Yönsüz Kapasitör222Yönü yokC8Yönsüz Kapasitör101Yönü yokU1EntegreXR2206Pcb çizimlerine göre takılmalıJK1DC Power Soket Pcb çizimlerine göre takılmalıJ12 Pin JumperXM2.54Yönü yokJ22 Pin JumperXM2.54Yönü yokP1Klemens Pcb çizimlerine göre takılmalıJ32 x 5 Pin Jumper
The welding installation considerations, follow these steps:
1. The components are welding the front board, from low to high principles, namely the first low welding components, such as, capacitor, resistor, diode, etc.
2.Welding IC socket, terminal blocks, finally power socket, adjustable potentiometer.
3.The back with a diagonal cutting pliers to cut short the pins as far as possible
Debugging steps:
1After completion of welding on IC, XR2206, pay attention to the direction of IC, insert the might damage the chip!
2. check the IC whether against, such as anti please timely correction.
3. Insert the power supply, power supply for 5.5 * 2.1 port, inside outside is negative polarity. For 9-12 v power supply voltage. The waveform may not be stable for more than 12v
Using the step
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 can only insert one of)
2. J2 jumper cap plug in, SIN/TRI blue terminals output triangular wave (note J1, J2 can only insert one of)
3. SQU blue terminals output pulse
4. AMP : Sine wave, triangle wave amplitude adjustment
5. FINE : Frequency fine adjustment
6. Coarse : Frequency of coarse adjustment
6Schematic diagram of Function Generator
Garanti: Ürün 1 yıl distribütör garantilidir. Kullanıcı hataları garanti kapsamına girmez.
