Voltaj To Pwm Çevirici Modül 0-5v/0-10v To 0-100% Gerilim Analog Dijital Sinyal Dönüştürücü

Besleme için ters bağlantı koruması yoktur. Besleme doğru verilmesi gerekmektedir.

     0-5V ve 0-10V voltaj sinyallerini pwm sinyaline çeviren devredir. Voltaj seviyesine göre %0 ile %100 arasında pwm sinyalleri oluşturur. Pwm frekansı 50khzdir. Plcler, endüstriyel otomasyon uygulamaları benzeri alanlarda kullanılmaktadır.

     Çok kücük boyutludur. Ve kullanımı kolaydır.  Üzerinde bulunan potansiyometre ile kolayca kalibre edilir. Sol tarafta bulunan 2 adet jumper ile giriş voltaj aralık seçimi yapılır.

Özellikler:

• Modül çalışma voltajı: DC 7V / 12V

• Pwml voltaj seviyesi:   0-5V / 0-10V

• Çıkış pwm frekansı: 50Khz

• Pwm duty:  %0/100

• Pwm voltaj seviyesi: DC 5V

• Tolerasns: % 1 / 3

• Voltaj seçim jumperı

• Besleme gösterge ledi

• Renk: Mavi / Yeşil

• Çalışma sıcaklığı: -10C  / 85C

• 4 Adet montaj deliği

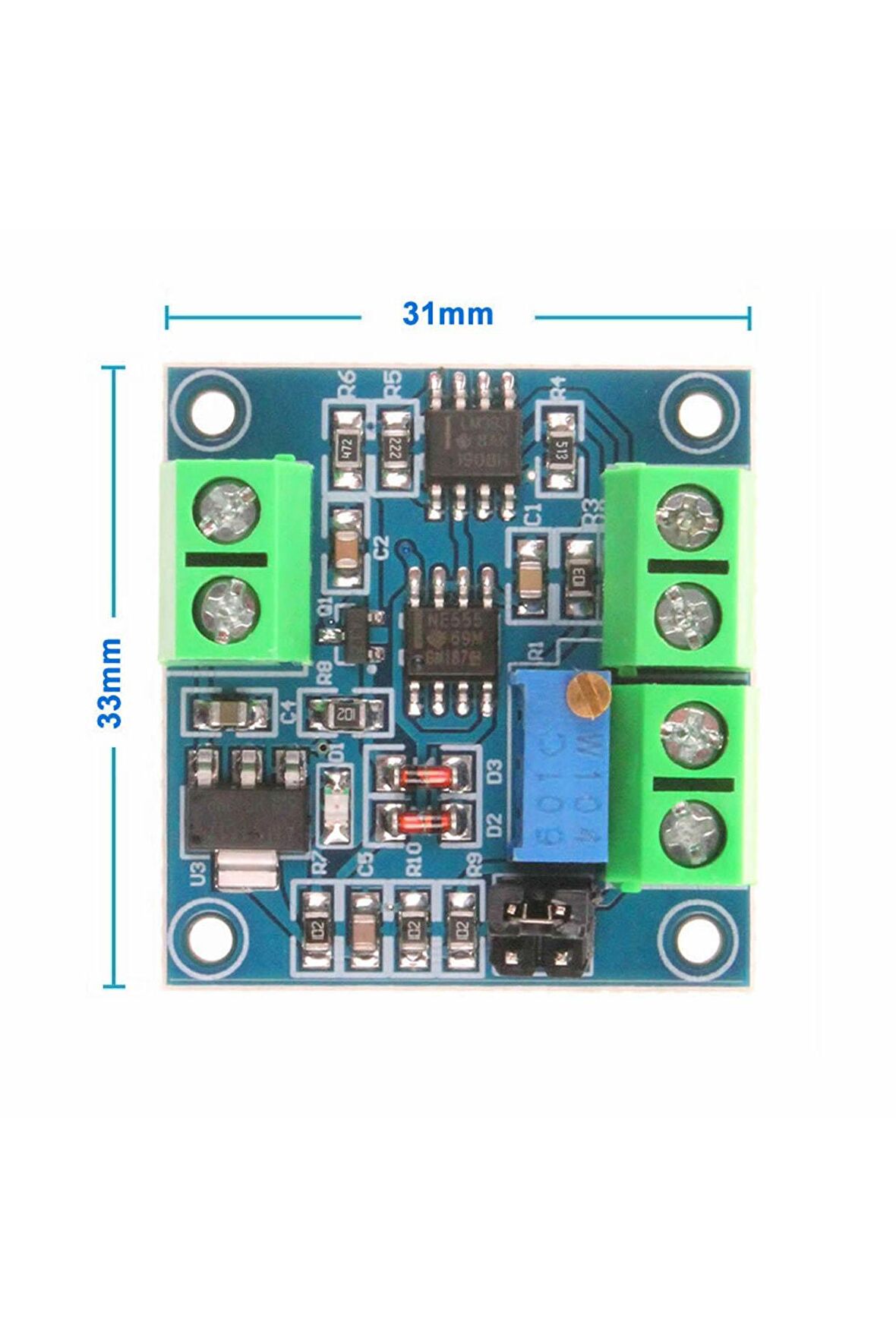

• Kart Ölçüleri: 31mm x 33mm

• Ağırlık: 9gr


Pin Bağlantıları:

• VCC: Modül besleme pozitif pin DC 7V/12V

• GND: Modül besleme negatif pin

• VIN: Voltaj giriş pozitif pin

• GND: Giriş voltaj toprak pini

• GND: Pwm çıkış toprak pini

• PWM: Pwm çıkış pini


Klemens Bağlantısı:

     Bağlantılar aşağıdaki ( yada 3 numaralı) resimde gösterilmektedir. 2 li klemens modül besleme bağlantısı içindir. 4 lü klemensin soldaki 2 tanesi voltaj sinyal girişi içindir. Sağdaki 2 tanesi pwm çıkış bağlantısı içindir.
