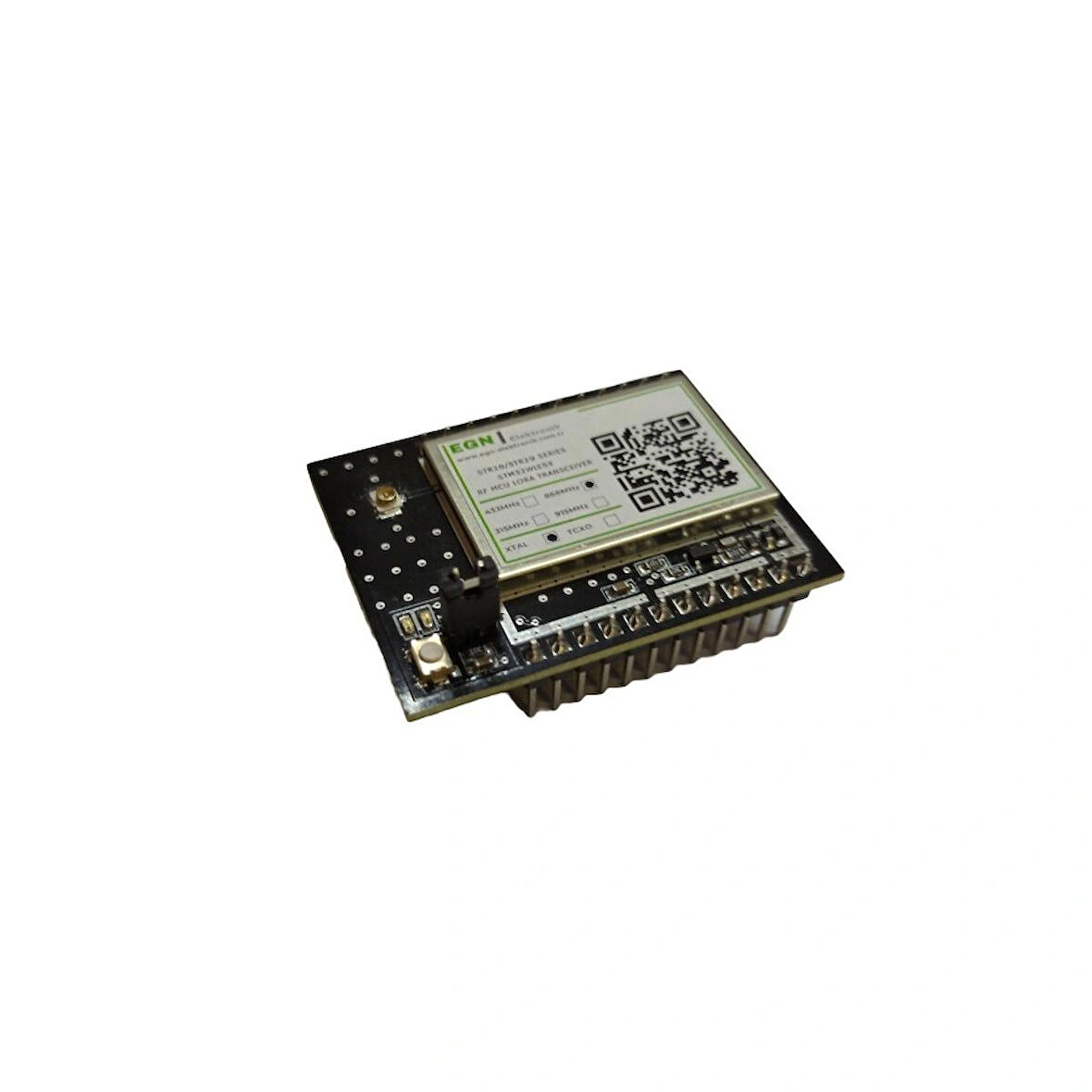

STR28CSH4 433MHz RF MCU+LoRa Transceiver Modülü (STM32WLE5x, +20dBm RF Çıkış Gücü, SAW Filtre, RF Ekran, U.FL RF Konnektör)

STR28CSH4 433MHz RF MCU+LoRa Transceiver Modülü (STM32WLE5x, +20dBm RF Çıkış Gücü, SAW Filtre, RF Ekran, U.FL RF Konnektör)

STR28CSH4 433MHz MCU+LoRa RF Alıcı-Verici (Transceiver) modülü STMicroelectronics STM32WLE5CC IC birimi kullanılarak ISM frekans bandı cihaz yönergelerine uygun olarak tasarlanıp üretilmiş olan Arm Cortex-M4 32-bit RISC mikroişlemcili RF alıcı-verici (transceiver) modülüdür.STM32WLE5x Serisi mikrodenetleyiciler 48MHz saat destekli Arm Cortex‐M4 işlemci ve Semtech SX126x Sub-GHz radyo birimleri içerir. Radyo modülü LoRa ile birlikte (G)FSK, G(MSK) ve BPSK modülasyon-demodülasyonu da destekler, -146dBm’e varan alıcı hassasiyeti ve +20dBm’e varan RF çıkış gücü ile uzun mesafe veri haberleşmesine imkan tanır. Haberleşme, modem, paket, frekans ve diğer radyo alıcı-verici parametrelerinin kontrol ve konfigürasyonu mikrodenetleyici birimi tarafından dinamik olarak değiştirilebilir, modül sensörler dahil çevresel aygıtlarlaSPI, I2C, UART hatları üzerinden haberleşir, UART vasıtasıyla bilgisayar bağlantısı gerçekleştirilir.

Teknik Özellikler - Radyo

§433MHz frekans bandında,LoRa ve (G)FSK, (G)MSK, BPSK modem

§300kbps’e kadar data hızı- (G)FSK, 62.5kbps’e kadar data hızı-LoRa

§-146dBm alıcı hassasiyeti (LoRa, SF-12, BW-10.4kHz)

§+20dBm’e kadar RF çıkış gücü, 1dB adımlarla ayarlanabilir

§Buffer ile paket veri, veri spektrum şekillendirme, FEC-Hata Bulma/Düzeltme

§Alma modunda 4.9mA akım sarfiyatı, uyku modunda 600nA’den az

§Gönderme modunda 90mA@+20dBm

§Tüm haberleşme, modem ve veri parametreleri ile radyo konfigürasyonu ve kontrolü

Teknik Özellikler – Mikrodenetleyici/MCU

§32-bit Arm Cortex-M4 CPU

§48MHz saat frekansı, MPU ve DSP komutları

§AES 256-bit kriptolama, RNG, CRC

§Tekil aygıt kimliği (IEEE802-2001 uyumlu 64-bit UID), 96-bit tekil chip kimliği

§256-Kbyte Flash, 64-Kbyte RAM, 20x32-bit backup kütükleri

§Bootloader ve OTA (over-the-air) firmware güncelleme

§2x DMA controller (herbiri 7 kanal), ADC, DAC, SPI, I2C, LPUART,

§USART, AES ve zamanlayıcılar, 2xUSART (ISO 7816, IrDA, SPI), 1xLPUART, 2xSPI, 3x I2C, ve zamanlayıcılar (timer)

Teknik Özellikler – Diğer

§Çalışma Gerilimi : 1.8V~3.6V

§Çalışma Sıcaklığı : -40°C~+85°C

§Küçük boyut - 43.90mm x 33.40mm
