Rcwl-0516 Mikrodalga Radar Sensör Insan Haraket Algılayıcı Kablosuz Alarm Dedektör Işık

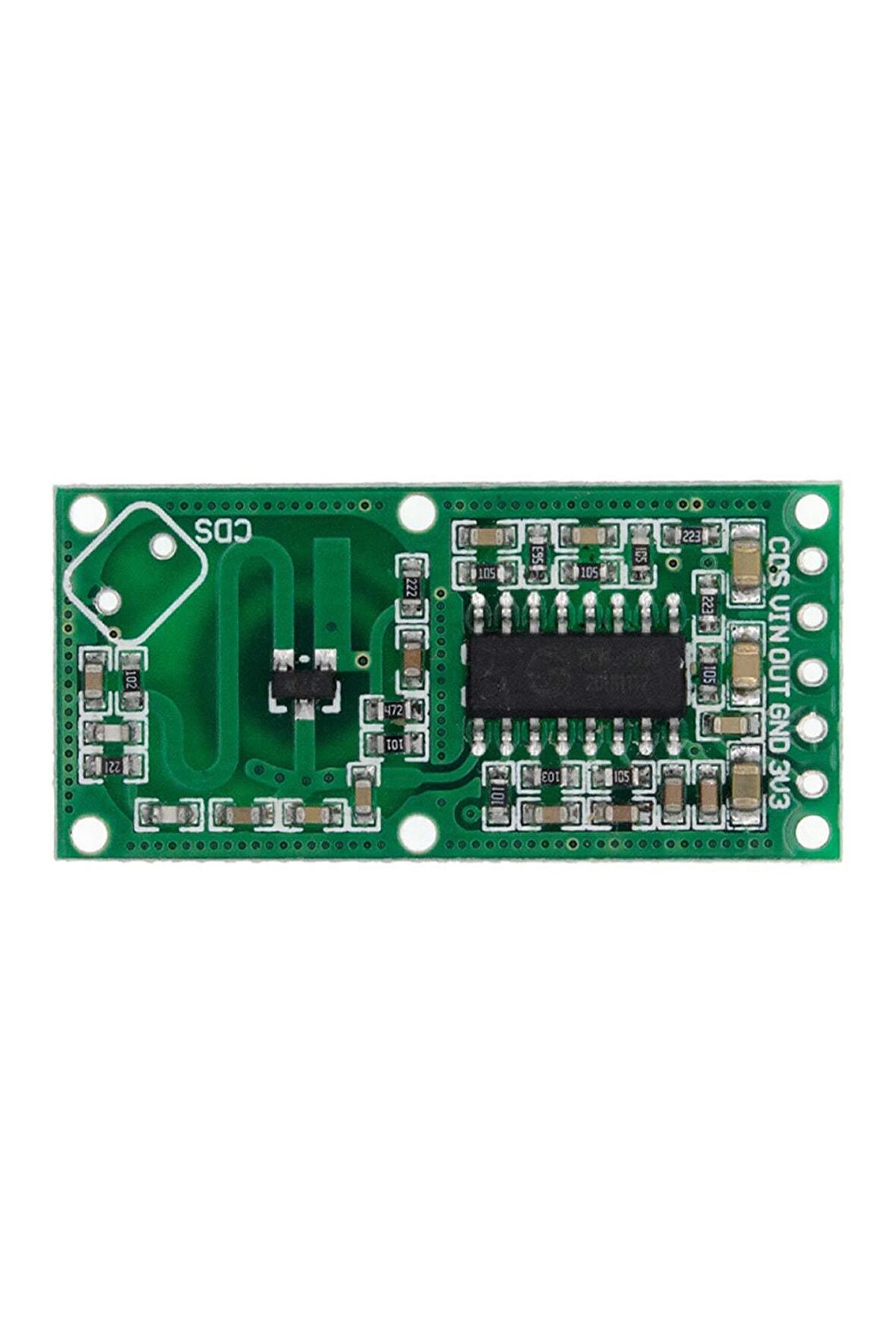

RCWL-0516 Mikrodalga Radar Sensör Modül

İnsan Haraket Algılayıcı Kablosuz Alarm Dedektör Işık Kontrol Otomatik Kapı 7 Metre

     RCWL-0516 elektromanyetik doppler alıcı/verici modülüdür. Yüksek performanslı mikrodalga hareket sensörü modülüdür. Mikrodalga dopler etkisini kullanarak hareket eden nesneleri tespit etmeye yarar. Mikro şerit patch tipi antene sahiptir. iç mekanda kullanımında daha iyi çalışır. Açık alanda kullanımda performansı düşmektedir. 0 veya 3.3V şeklinde dijital çıkış verir.

     Dopler yöntemi temel olarak zamana bağlıdır, bir radyo dalgası bir cisimden geldiği zaman nesnenin hareketiyle farklı zamanlarda dalga frekans değişimine dayanır. Eğer nesne sabit duruyorsa sensöre gelen dalganın frekansı sabit olur. Nesne ilk hareket ettiği yönde hakeret ederse frekans artar , diğer yönde hareket ederse frekans azalmış olur. Diğer nesne tespit yöntemleri ile karşılaştırıldığında bazı avantajları vardır:

Özellikler

•     Çalışma voltajı: DC  3.3V

•     Çalışma akımı: 5mA

•     Çıkış voltajı:  DC 3.3V

•     Çıkış voltajı: 100mA

•     Çıkış tipi: Dijital 0V / 3.3V

•     Verici gücü: 20mW / 30mW

•     Algılama mesafesi: 7 metre

•     Frekans:  3.2GHz

•     Temassız tespit

•     Çevre koşullarından etkilenmez ( sıcaklık, nem, ses, toz, ışık )

•     Rf dalgalarıyla karışmama

•     Renk: Yeşil

•     Çalışma sıcaklığı:  -20C  /  80C

•     Boyut: 36mm x 17mm x 3mm

•     Ağırlık: 2gr


Pin Açıklaması:

• 3V3: 3V3 besleme çıkışı

• GND: Toprak

• OUT: Çıkış pini Haraket algılandığında 3.3V çıkış verir

• VIN: Besleme girişi DC 4-28V

• CDS: Kontrol pini


Paket İçeriği

•     1 Adet RCWL-0516 Mikrodalga Radar Modül
