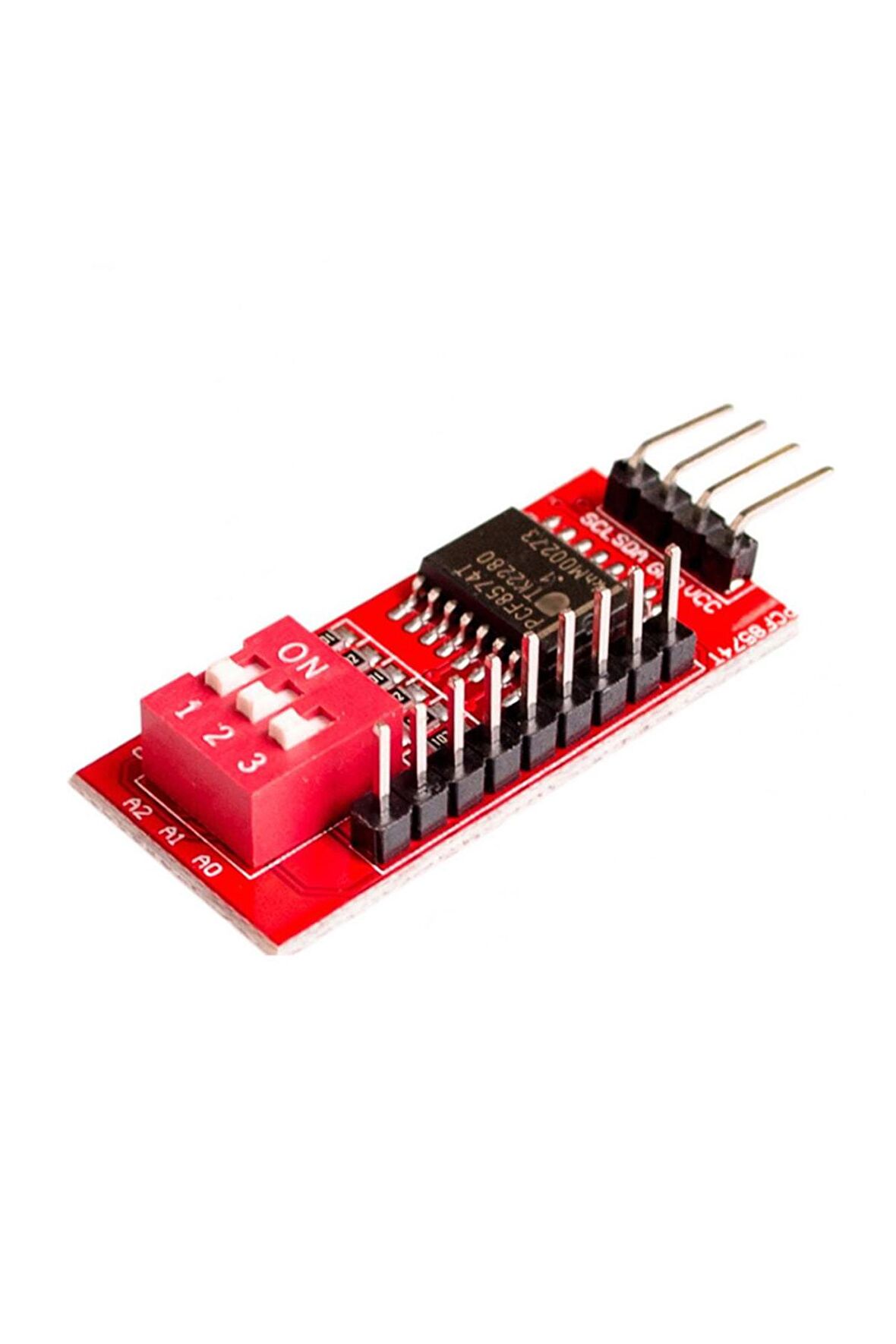

PCF8574 I2C IO Genişleme Kartı

8 Adet Giriş Çıkış Pin Çoklama Artırma Modül Arduino Raspberry Pi Expantion

     Mikroişlemciler içn IIC haberleşmesi üzerinden pin sayısını artırma işlevi olan modüldür. Kart üzerinde PCF8574 entegresi bulunmaktadır. IO sayısının yetmediği durumlarda kullanılır. I2C üzerinden 8 adet giriş çıkış elde edilir. Ayrıca 8 adet kart arka arkaya birbirine bağlanarak 64e kadar pin sayısı çoğaltılabilir. Tüm DIP switch'ler ON konumundayken I2C adresi 0x27'dir.

Özellikler:

•     Çalışma voltajı: DC 3.3V / 5V

•     Haberleşme:  IIC

•     8 adet çift yönlü IO pini

•     İnterrupt pin çıkışı

•     25mA akım kapasitesi

•     I2C hattına 8 kart bağlanabilir. Böylece IO sayısı 64 adede kadar artırılabilir.

•     Kart üzerindeki 3 lü DIP Switch sayesinde adres ayarı yapılmaktadır.

•     Çalışma sıcaklığı:  -10C /  65C

•     Boyutlar:   37mm x 16mm

•     Ağırlık:  5gr


Pin Bağlantıları:

•     VCC: Besleme pozitif pini DC 3.3V / 5V

•     GND: Besleme toprak pini

•     SDA: I2C SDA pini

•     SCL: I2C SCL pini


Paket İçeriği :

•     1 Adet PCF8574 IO Genişleme Modülü
