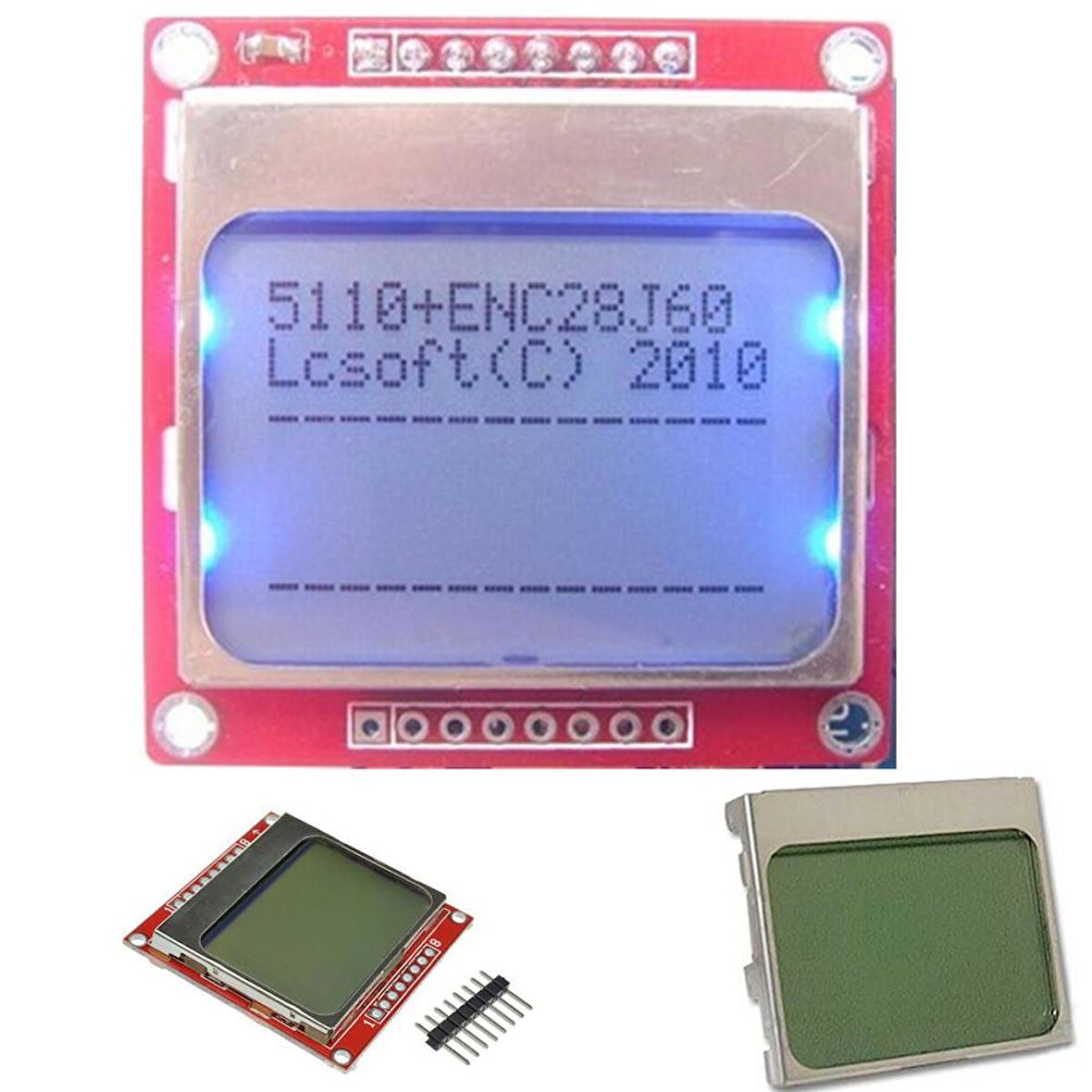

    Nokia 5110 LCD Ekran - Mavi Aydınlatmalı


    Ürün Detayı

    Zamanın gelmiş geçmiş en efsane cep telefonlarından bir olan Nokia 5110 modelinin LCD Ekranı ile, bir efsaneyi projelerinizde yaşatabilir ve görselliklerle dolu bir proje yapabilirsiniz. 84 * 48 px ekran yapısı ile bir çok şekli rahatlıkla kullanmanıza imkan vermektedir.

    LCD Ekran PCB üzerine monte edilmiştir. Bu da çıkış pinlerini daha rahat kullanma ve breadboard veya PCB devreler üzerine montaj yapılması açısından kolaylık sağlamaktadır.



    Nokia 5110 LCD Ekran modülü üzerinde Philips firmasının ürettiği PCD8544 sürücü entegresi kullanılmaktadır. Kullanım açısından yaygın bir sürücü entegresi olduğu için çok sayıda örnek proje ve uygulama dosyasını bulabilirsiniz.


    Çıkış pinleri olarak 8 adet pini mevcuttur. Bunlardan 5 tanesi ekrana yazdırılacak verileri kontrol ederken 3 tanesi ekran modülü için güç birimleri olarak kullanılır. BL pini ekranın arka plan ışığını kontrol etmek için kullanılır.


    Özellikleri


    Pinleri ;

       1. RST - Reset
       2. CE - Chip Select
       3. DC - data / instruction selection
       4. DIN - serial data line
       5. CLK - Serial Clock Line
       6. VCC - power input (3.3v önerilir)
       7. BL - backlight control
       8. GND - Ground




    Dökümanlar

    Arduino Kütüphanesi

    Nokia 5110 LCD Ekran Datasheet

    Arduino Playground Sayfası

    Bitmap Dönüştürücü



    Örnekler

    Arduino Örnek Projesi

    Raspberry Pi Örnek Projesi
