Navigasyon Joystick Modül 4 Yön 3 Kullanıcı Butonu Kumanda Kol

Navigasyon Joystick Modülü

4 Yön Joystick + 3 Buton

   Modülde 4 yönlü joystik bulunmaktadır. Yön bilgisi buradan elde edilir. Ayrıca joystickte yukarıdan basılabilen butonu da bulunur. Modül üzerinde 2 adet daha kullanıcı butonu vardır. 4 yön ve 3 buton için 7 io pini gerekmektedir. Birde ortak uç pini bulunur. Bu pin Vcc yada GND ye bağlanır. Tüm butonlara bu ortak uç ulaşır. Buton basılması yada joystick hareketlenmesi ile ortak uçtaki sinyal ilgili geliştirme kartındaki mcu pinine ulaşır. Bu sayede tuşa basılması ve yön algılanır.

Pin Bilgisi:

•  COM    Ortak Pin    VCC or GND olarak bağlanır.
•  UP     Up  Yukarı butonu
•  DWN    Down Aşağı yön butonu
•  LFT    Left Sol yön butonu
•  RHT     Right Sağ yön butonu
•  MID    Middle Orta tuş
•  SET    Set tuşu
•  RST    Reset tuşu

Özellikleri:

• 4 yön joystick
• 3 kullanıcı butonu
• Çalışma voltajı: DC 2V-9V
• Çalışma sıcaklığı: -10C -60C

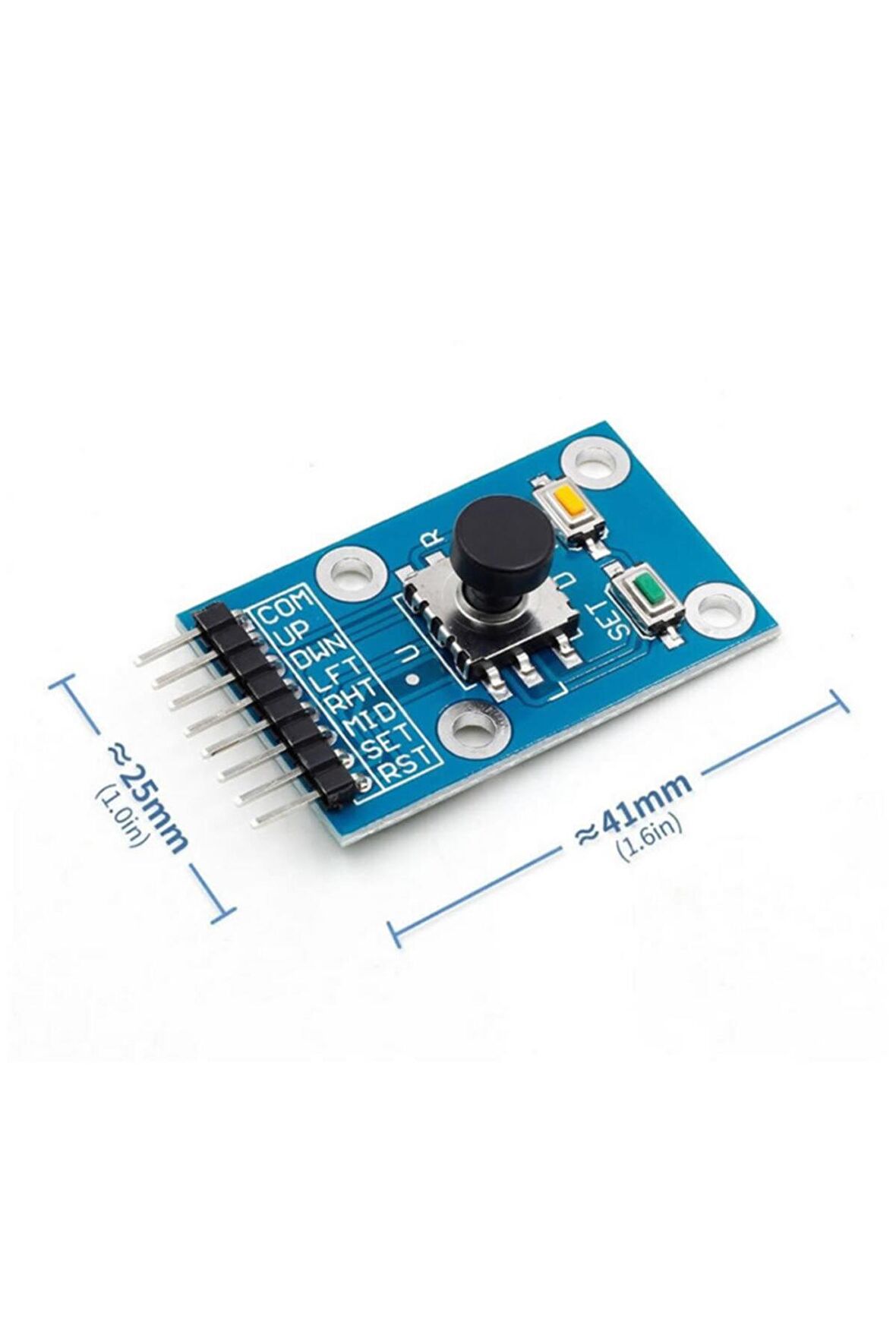

• Boyutlar: 25mm x 41mm

Paket İçeriği:

• 1 Adet Navigasyon Joystick Modülü

Garanti: Ürün 6 ay distribütör garantilidir. Kullanıcı hatalarından kaynaklı sorunlar ve elektriksel problemler garanti kapsamına dahil değildir.
