Gy-511 Lsm303dlhc 3 Eksen Ivme Ölçer 3 Eksen Manyetometre Sensör

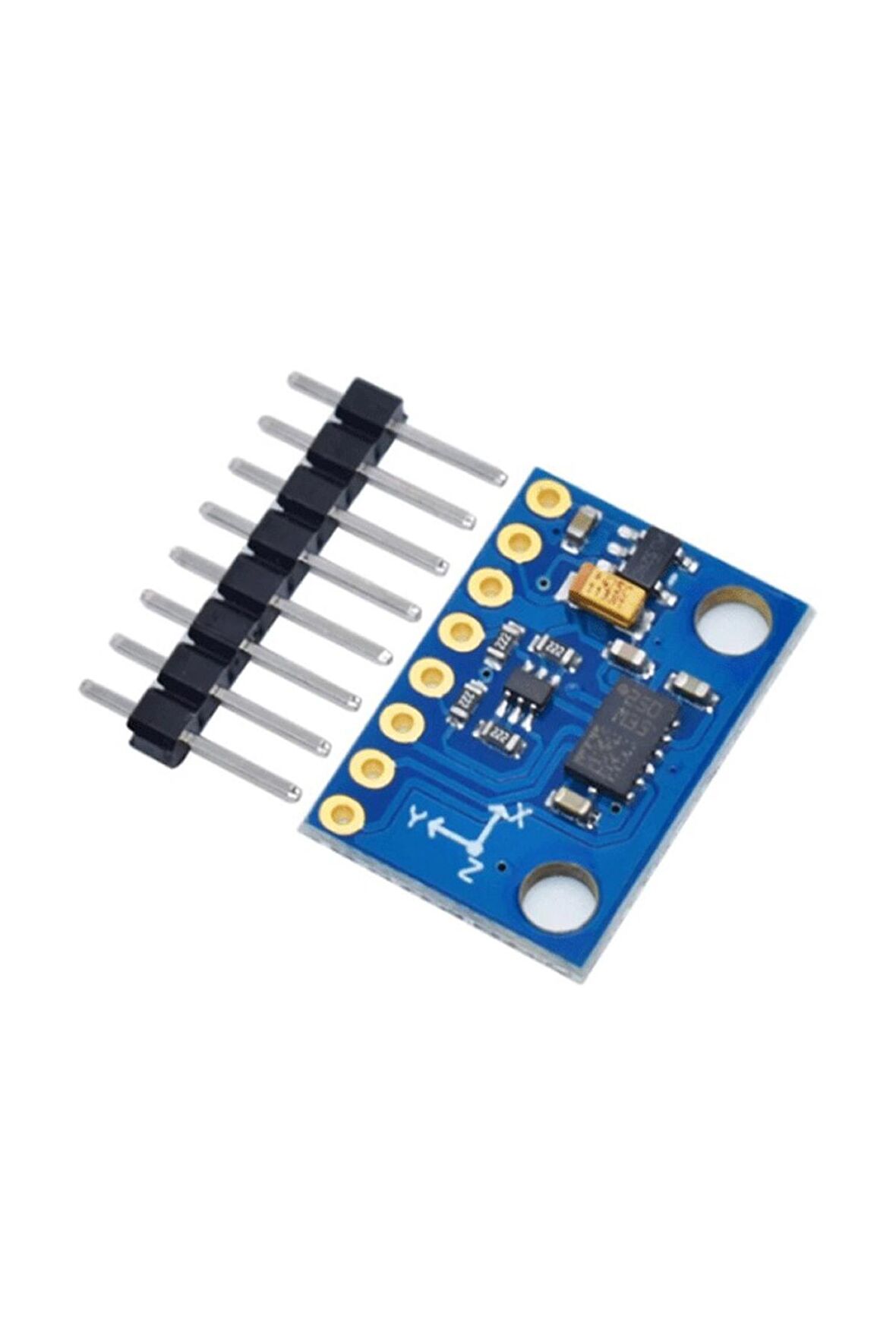

GY-511 LSM303DLHC 3 Eksen İvme Ölçer 3 Eksen Manyetometre Sensör Modülü

Pusula 3V-5V I2C Manyetik Alan Ölçer

     LSM303DLHC entegresi kullanılmış 3 eksenli bir pusula sensörüdür. Modül üzerinde 3.3V voltaj regülatörü bulunmaktadır. Bu sayede 5V beslemeli sistemlerde kullanılabilmektedir. Sensör I2C haberleşme protokolünü kullanır. Kart üzerinde 12 bit adc bulunmaktadır. Çok düşük güç harcaması yapmaktadır. Cep telefonları, robot haraket kontrolü, mobil cihazlar, araç navigasyonu vb uygulamalarda kullanılır.

.

Özellikler:

• Model: GY-511

• Entegre: LSM303DLHC

• Çalışma gerilimi: 3V / 5V

• IIC dijital haberleşme ( 100 kHz and 400 kHz )

• 12 Bit Adc

• İvme ölçer ölçme aralığı: ± 2g, ± 4g, ± 8g

• Manyetik alan aralığı: ± 1.3 , ± 1.9 , ± 2.5 , ± 4.0 , ± 4.7 , ± 5.6, ± 8.1 gauss

• 8 Pin 2.54mm boş bağlantı soketi

• Çalışma sıcaklığı: -20C   /  +85C

• Renk: Mavi

• Boyutlar: 14,5mm x 20.5mm

• Ağırlık: 2gr


• VIN: Besleme + 3.3V to 5V

• 3.3V: 5V besleme uygulandığında 3.3V çıkış pini. Maksimum 100mA çeken devreler için kullanabilirsiniz.

• GND: Besleme - Toprak

• SCL  IIC Saat

• SDA  IIC Data

• INT2: interupt 2

• INT1: İnterupt 1

• DRDY: Dataready


• 1 Adet GY-511 LSM303DLHC Modül
