ESP32-S3-DevKitC-1 N16R8 Wifi Bluetooth 5 Modül Geliştirme Kartı ESP32-S3-N16R8 32 Bit Çift Çekirdek

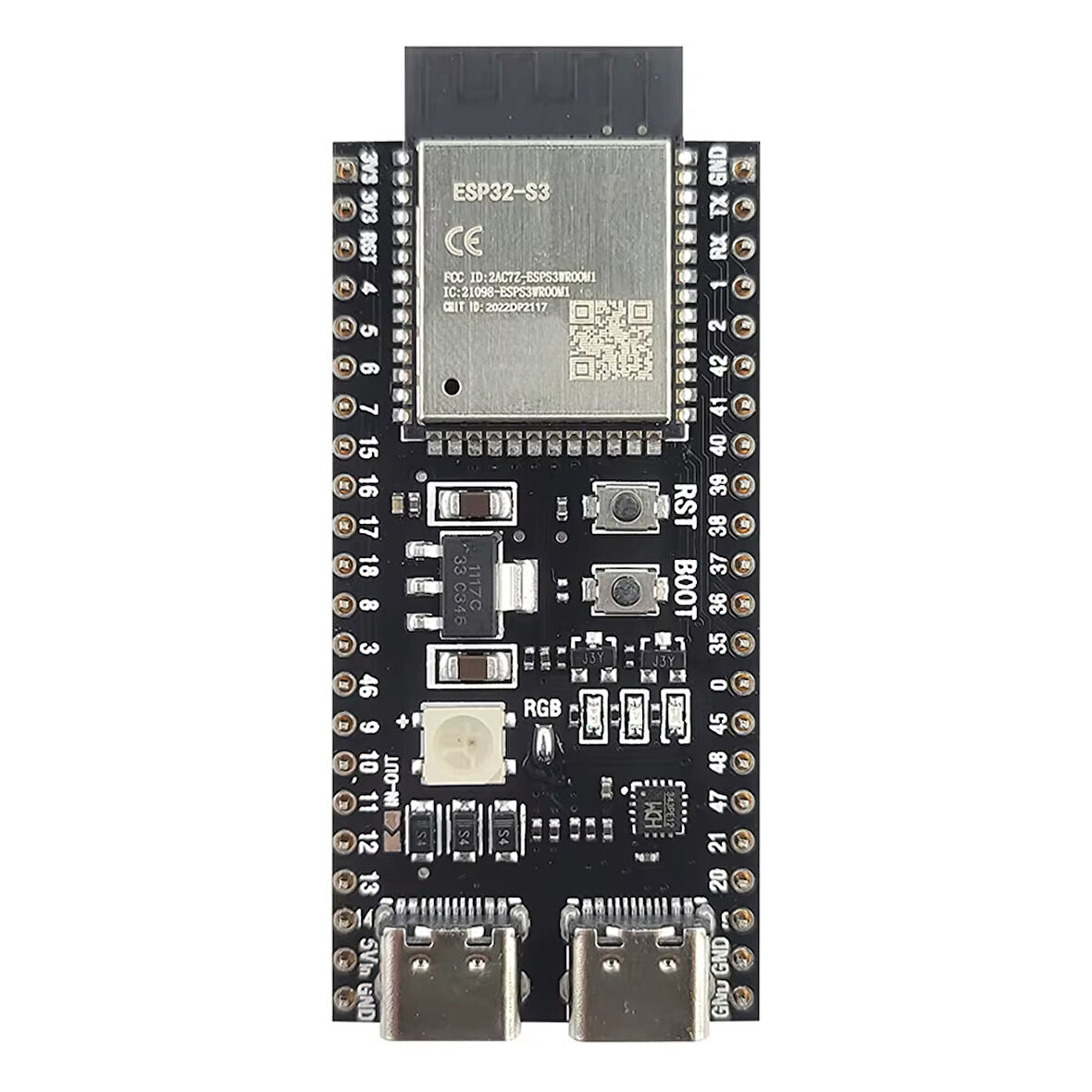

ESP32-S3-DevKitC-1 N16R8 Wifi Bluetooth 5 Modül Geliştirme Kartı

ESP32-S3-N16R8 32 Bit Çift Çekirdek 240Mhz 8Mb Psram 16Mb Flash 36x IO Ws2812b Rgb Led Dual Type C Usb Uart Spi Adc Touch

 ESP32-S3-DevKitC-1, Espressif'in çift çekirdekli 32-bit Xtensa LX7 işlemciye sahip Wi-Fi ve Bluetooth geliştirme kartıdır. Bu kart, yüksek performanslı bir çift çekirdekli işlemciye, bol miktarda bellek kapasitesine ve zengin bir çevresel bağlantı seçeneğine sahiptir. 16MB flash belleğe ve 8 MB psram'e sahiptir. ESP32-S3, Wi‑Fi ve Bluetooth 5.0 kablosuz bağlantılarını desteklediği için IoT projeleri, kablosuz akıllı ev sistemleri, otomasyon ve daha gelişmiş ev hobisi projelerinde mükemmel sonuçlar verir.

 Bu modül, Arduino IDE, ESP IDE ve Micropython yazılımları ile programlanabilmektedir. Kart üzerinde CH343 usb ttl çevirici entegre bulunmaktadır. Rgb led göstergesi bulunur. Reset ve boot butonları bulunmaktadır. Kart üzerinde, biri UART bağlantısı için, diğeri ise modül iletişimi ve beslemesi için olmak üzere 2 usb tip c portu bulunur. Kartta bir adet WS2812B rgb led, besleme ile UART iletimine ait durum gösterge ledleri bulunur.

 Usb Tip C (sağ) Portu: Bu port, kartın programlanması ve güç kaynağı sağlanması için kullanılır. Bu port üzerinden kod yükleyebilir, seri iletişim kurabilir ve kartı besleyebilirsiniz.

 Usb-Otg (On-The-Go) Portu: Bu port, USB cihazlarınızı doğrudan kartınıza bağlayabilmeniz için tasarlanmıştır. Örneğin; USB flash bellek, klavye veya fare gibi cihazları bu port üzerinden ESP32-S3-DevKitC-1 kartına bağlayabilirsiniz.

 Programlama: Usb uart çevirici portuna bağlı type c (sağdaki) soket üzerinden bilgisayara bağlı olmalıdır. Boot0 pini basılı tutulurken reset butonuna basılıp bırakılır. İşlemci programlama modunda başlar. Donanım yöneticisinde gözüken com port numarası ile ilgili yazılımda, haberleşme ayarı yapılarak program yüklemesi yapılır.

Özellikler:

 Entegre: ESP32-S3-N16R8 Xtensa 32 Bit LX7 çift çekirdek 240Mhz

 Çalışma voltajı: Type C Usb Dc 5V

 Sram: 512kb

 Rom: 384kb

 Flash: 16Mb

 Psram: 8Mb

 Wi-Fi Protokolü: 802.11b/g/n 2.4Ghz

 Bluetooth Protokolü: BLE 5 Maksimum 2 Mbps 20dBm

 ESP-NOW, Wi-Fi Direct, Bluetooth Mesh ve ESP-Wi-Fi Mesh desteği.

 Pcb tip anten

 1 Adet usb ttl uart çevirici için type c bağlantı soketi

 Ch343p usb ttl çevirici entegre

 1 Adet usb otg type c bağlantı soketi (GPIO19, GPIO20)

 Çevresel: I2C, I2S, SPI, UART, USB OTG, Adc, Touch

 AES, SHA, RSA, ECC ve RNG

 Secure boot, Flash encryption, Digital signature, HMAC

 4096 bit OTP

 36 adet gpio

 Esp Ide, Micropython ve Arduino programlama desteği

 Bir adet adreslenebilir ws2812b rgb led (GPIO48)

 Bir adet besleme gösterge ledi.

 Tx haberleşme gösterge ledi

 Rx haberleşme gösterge ledi

 Reset ve boot butonu

 2 adet 22 pin lehimlenmiş erkek header.

 Header pin aralığı: 2.54mm / 100mil

 Renk: Siyah

 Çalışma sıcaklığı: -40C / 85C

 Boyut: 28mm x 57mm x5mm

 Ağırlık: 12gr

Usb driver: Google üzerinden CH343SER.EXE dosyası indirilip kurulum yapılmalıdır.

wch-ic.com/products/CH343.html

Yazılım desteği:

 docs.espressif.com/projects/esp-idf/en/latest/esp32s3/get-started/index.html

 docs.espressif.com/projects/arduino-esp32/en/latest/getting_started.html#about-arduino-esp32

 docs.micropython.org/en/latest/esp32/quickref.html

 github.com/microrobotics/ESP32-S3-N16R8/blob/main/ESP32-S3-N16R8_User_Guide.pdf

 99tech.com.au/mx-m/esp32/esp32-s3-yd_schematics.pdf

 espressif.com/sites/default/files/documentation/esp32-s3-wroom-1_wroom-1u_datasheet_en.pdf

 tasmota.github.io/docs/

 github.com/vcc-gnd/YD-ESP32-S3

 circuitpython.org/board/yd_esp32_s3_n16r8/

Paket içeriği:

 1 Adet ESP32-S3-DevKitC-1 N16R8 Modül
