ESP32 C3 Super Mini Geliştirme Kartı Wifi Bluetooth Type-C Usb 160Mhz 4MB Flash 400kb PSRam MicroPyt

ESP32 C3 Super Mini Geliştirme Kartı Wifi   Bluetooth Type-C Usb

160Mhz 4MB Flash 400kb PSRam MicroPython Arduino Iot ADC I2C SPI UART

Ürün yanında herhangi bir döküman bulunmaz. Ek yazılım desteği verilmeyecektir.

     Kablosuz haberleşme yapabilen ve arduino uyumlu geliştirme kartıdır. Modülde Esp32C3 entegresi kullanılmıştır. Tip C usb port üzerinden programlanabilmektedir. Usb port üzerinden besleme almaktadır. Harici 5V besleme ile çalışabilmektedir.

     13 adet dijital giriş çıkış pinine sahiptir. Kart üzerinde reset ve boot butonu ve 1 adet kullanıcı ledi bulunmaktadır. Kart kenarlarında bağlantı için boş header yuvaları bulunmaktadır. Ayrıca bu padler kart kenarından bir alt karta lehimlenebilir tasarıma da sahiptir. Alt kartta düşük yükseklik oluşturarak çok küçük kutulara sığabilen projeler yapabilirsiniz.

     Micropython üzerinden programlanabilir. Arduino IDE üzerinden de programlanabilir. IOT, kablosuz internet kontrol uygulamaları, çeşitli sensör okuma, vb internet temelli projelerde kullanılır.

     Pcye taktığınızda 1 adet com port ve 1 adet jtag donanım otomatik olarak sistemde gözükür. Boot butonuna basılı ilen reset butonuna basarsanız ve daha sonra boot butonunu bırakırsanız ürün programlama moduna girer.

Özellikler:

•     Model: ESP32 C3 Mini

•     Entegre ESP32C3FN4

•     Çalışma hızı: 160Mhz

•     Flash: 4MB

•     PSRAM: 400kb

•     Rom: 384kb

•     2.4Ghz Wifi haberleşme desteği (802.11 b/g/n)

•     Bluetooth 5 haberleşme desteği

•     13 Dijital giriş/çıkış io pini

•     Tüm pinlerde interrupt / pwm / I2C / one-wire desteği vardır.

•     ADC, I2C, SPI, UART, USB OTG

•     Kart üstünde seramik anten

•     Çalışma voltajı: DC 3.3V

•     Besleme ve haberleşme: USB Type-C

•     MicroPython yazılımı yüklenmiş olarak gelir.

•     Arduino ve ESP-IDE ile programlanabilir.

•     Reset butonu

•     Boot butonu

•     1 Adet kullanıcı ledi  GPIO8

•     Renk: Mor

•     Çalışma sıcaklığı:  -10C  /  +65C

•     2 kenarda 2 adet 2x8 boş bağlantı soketi.

•     Boyutlar:18mm x 23mm

•     Ağırlık: 2gr


Yazılım desteği:

•   microsoft.github.io/devicescript/devices/esp32/esp32c3-supermini

•   Arduino IDEsine Esp32 paketini aşağıdaki link ile kart yönetisinden ekleyebilirsiniz.

  • https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

• Arduinoda “USB Cdc on boot” enable seçimi yapılması gerekebilir.

• thonny.org    microphyton desteği vardır.

• waveshare.com/wiki/ESP32-C3-Zero

• espressif.github.io/esp32-c3-book-en/

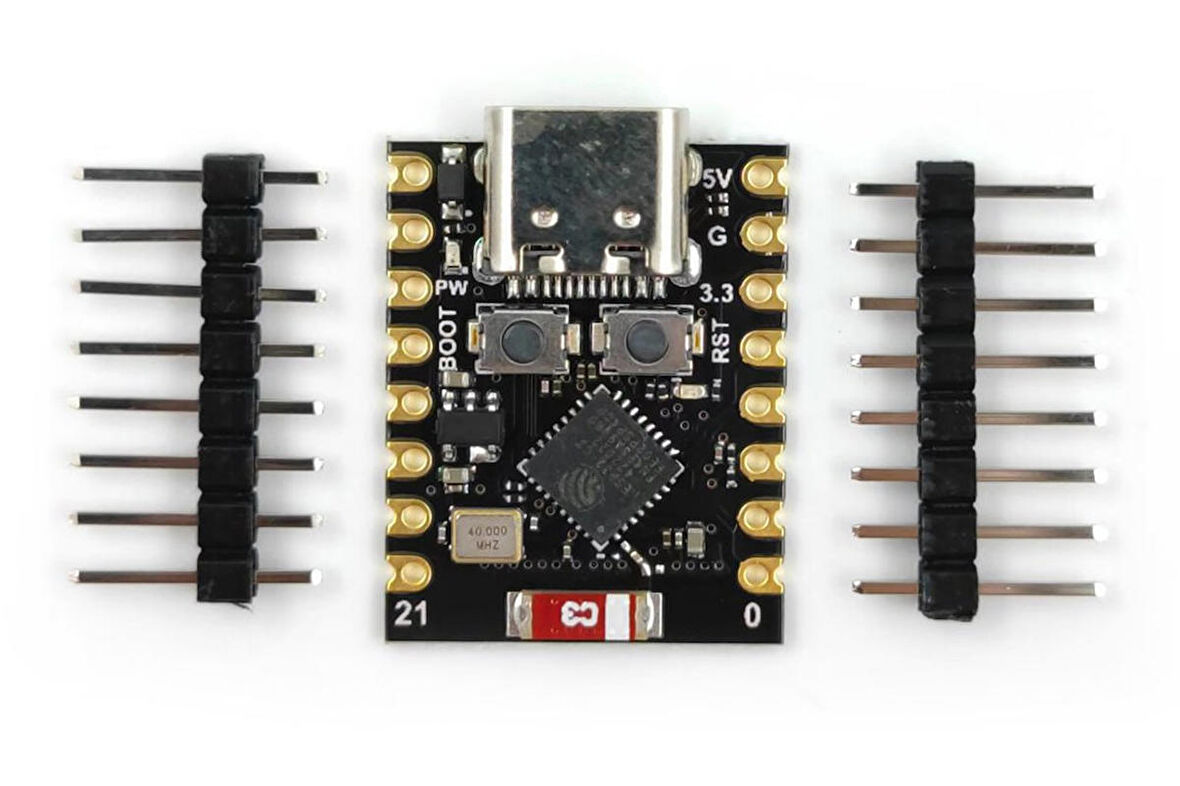

Paket içeriği:

•    1 Adet ESP32-C3 Süper Mini

•    2 Adet 8 Pin Erkek Header
