Drv8833 Step Motor Sürücü Modül Dc 10v 1.2a Pwm Çift H Köprü 2 Dc Motor Tb6612fng Muadili

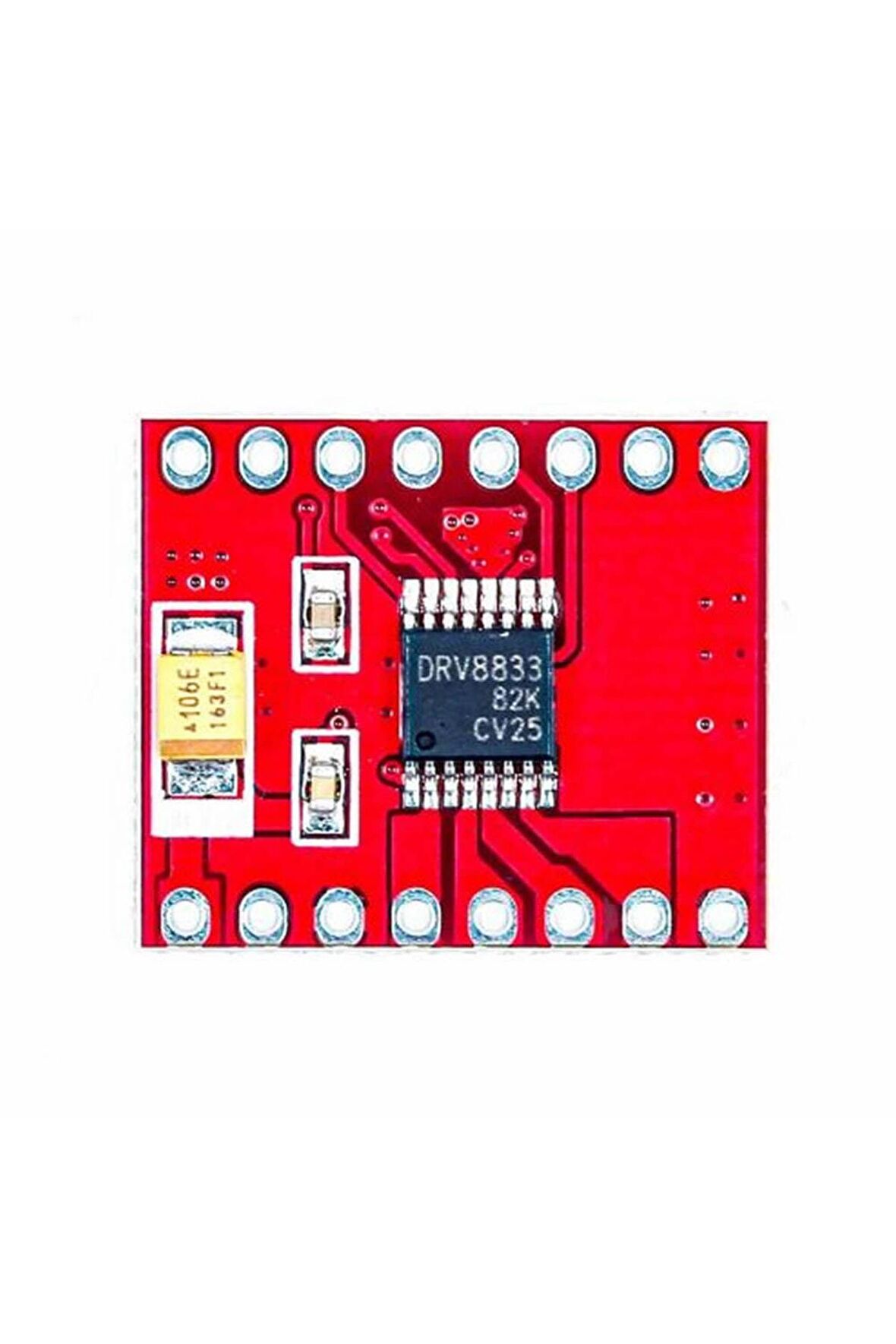

DRV8833 Step Motor Sürücü Modül

DC 10V 1.2A PWM Çift H Köprü 2 Dc Motor TB6612FNG Muadili 3D Yazıcı Robot CNC Çizgi İzleyen Sumo Araba

     DRV8833 entegresi üzerinde 2 adet h köprü sürücü bulundurmaktadır. 2 Adet DC motor yada 1 adet step motor sürebilme imkanı bulunmaktadır. Her köprüden 1.2A lik akım akıtabilir. Anlık olarak 2A akım akıtabilir. Toplamda 4A anlık akım verebilir. Toplamda 0.6A gibi seviyelerden sonra entegrenin soğutulması gerekir.

     Motor yönü hızı kontrol edilebilmektedir. Aşırı akım koruması, kısa devre koruması, düşük voltaj kilitleme ve aşırı ısınma korumaları vardır. Uyku modu bulunmaktadır. Dc motorların hızı ve yönü birbirinden bağımsız kontrol edilebilir.

Özellikler:

• Entegre: DRV8833

• Çalışma voltjı: DC 2.7V  /  10.8V

• Çalışma akımı: Motor başı 1.2A  ( Anlık 2A )    (  Soğutucu kullanılması gerekir. )

• Motor çıkışları birleştirilebilir. 2.4A motor akımı ( 4A anlık )   (  Soğutucu kullanılması gerekir. )

• Çift H köprü motor sürücü

• 2 Adet dc motor sürebilir

• 1 Adet step motor sürebilir

• Saat yönü ve tersi yönde motor sürebilir.

• Çalışma frekansı:  Maksimum 100kHz

• Kontrol sinyal voltaj seviyesi: DC 3V / 5V

• Yüksek akım koruması

• Yüksek sıcaklık koruması

• Ters voltaj bağlantı koruması

• Harici akım sensör direnci ile akım limit fonksiyonu eklenebilir

• Renk: Kırmızı

• Çalışma sıcaklığı:  -10C  /  80C

• Kart kenarlarında 2 adet 8 pin boş soket 2.54mm

• Boyutlar:  18mm x 21mm

• Ağırlık:  3gr


Paket İçeriği :

•    1 Adet DRV8833 Step Motor Sürücü Modül

•    2 Adet 8 pin erkek header lehimlenmemiş
