CH341T Usb to Ttl IIc Uart Çevirici Modül I2c Seri Port Haberleşme Adaptör Isp Arduino

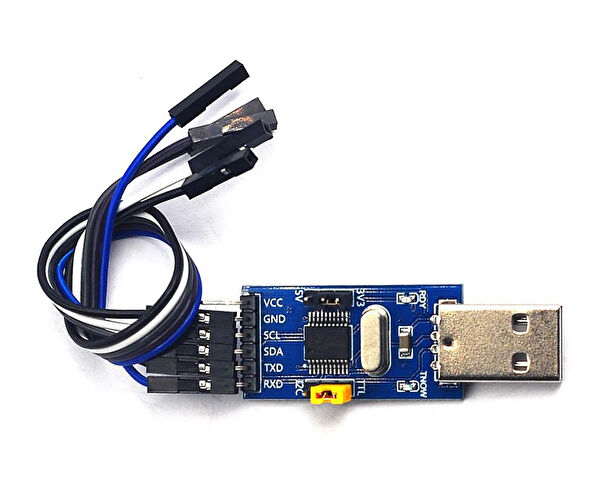

CH341T Usb to Ttl Iic Uart Çevirici Modül

I2c Seri Port Haberleşme Adaptör Isp Arduino Stc Stm8 Stm32 Flash Eprom Programlama

     Usb port üzerinden ttl uart ve iic haberleşmesi için kullanılan çevirici devre. CH341T entegresi kullanılmıştır. Seri port olmayan bilgisayarlarda usb üzerinden seri port ve iic haberleşmesi yapılabilmesi için kullanılır. Kart üzerindeki jumper ile seçilerek çıkış besleme voltajı dc 3.3V veya  5V olarak ayarlanabilir. Iic veya uart haberleşme tür seçimi için kart üzerinde bir seçim anahtarı bulunmaktadır.

Özellikler:

•     Usb portu ttl uart/iic çevirici modül

•     CH341T entegresi

•     Standart Usb A ttip erkek soket

•     Haberleşme hızı:  50bps / 2Mbps

•     Çıkış voltajı:   DC3.3V / 5V

•     Uart veya i2c seçim gösterge ledi.

•     6 Pinli ttl konnektor çıkış pinleri vardır. Bu pinler VCC, GND, SCL, SDA, TXO, RXD

•     3 lü header soket üzerinden çıkış voltajı 5V yada 3.3V seçim jumperı

•     3 lü header soket üzerinden uart / Iic haberleşme seçim jumperı

•     TTL çıkışlar sayesinde kolaylıkla bir mcu ile haberleşmeyi sağlar.

•     İşletim sistemi: Windows  7, 8, 10, 11  ( 32/64 Bit ) Android Linux Mac

•     Çalışma sıcaklığı: -20C /  +65C

•     Renk:  Mavi

•     Boyutlar: 18mm x 35mm

•     Ağırlık:   5gr  ( 11gr )


Pin açıklaması:

• VCC: DC 3.3V / 5V jumper ile seçilir.

• GND: Toprak pini

• SCL:  Iic haberleşme saat pini

• SDA:  Iic haberleşme data pini

• TXO: Data çıkış pini  Mcu rx pinine bağlanmalı.

• RXD: Data giriş pini. Mcu tx pinine bağlanmalı.


Sürücü:    Google üzerinden CH341SER.EXE dosyası indirilip kurulum yapılmalıdır.

wch-ic.com/products/CH340.html

Paket içeriği :

•     1 Adet  CH341T USB to IIC UART Modül

•     5 Pin 20cm dişi dişi header kablo
