Altera Intel MAX10 10M08S Fpga Geliştirme Kartı Usb 8000 Lojik Hücre Starter Kit 50Mhz Dev.Board

Altera Intel MAX10 10M08S Fpga Geliştirme Kartı

Usb 8000 Lojik Hücre Starter Kit 50Mhz Development Board 10M08SAE144C8G Arduino Soketleri

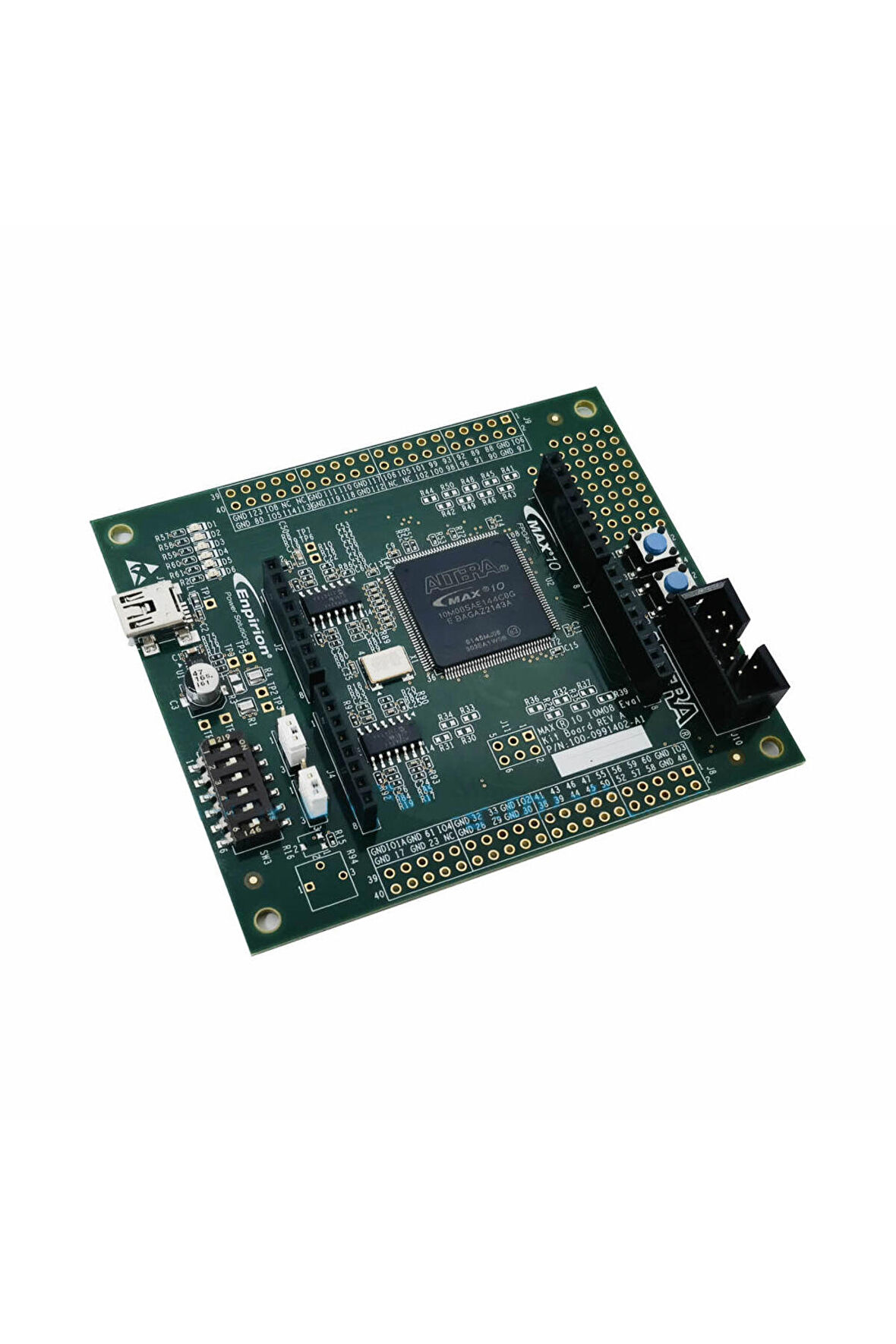

     Altera MAX 10 fpga geliştirme kiti. 10M08SAE144C8G fpga kullanılmıştır. Mini usb soket içerisinden dc 5V besleme ile çalışır. Arduino shieldlerinin bağlanabileceği soketler kart üzerinde bulunmaktadır. Arduino shiellerinin hepsi bu kart ile kullanılabilir.

     Jtag soketi ile harici bir programlayıcı( Usb blaster vb.) ile programlanır. 8 li dip switch ve 2 adet push buton kart üzerindedir. 6 adet kullanıcı ledi ve 1 adette beslem gösterge ledi vardır.50 mhz kristali bulunmaktadır. Prototip malzeme lehimlenebilecek bir alana sahiptir. 2x20 IO soketlerinden 2 adet bulunmaktadır.

Özellikler:

•     Altera MAX 10 Fpga

•     10M08SAE144C8G

•     8,000 lojk hücre

•     378 kilobits (Kb) M9K hafıza

•     32 – 172 (KB) program flash hafıza

•     Arduino shield destek soketleri

•     1 Adet 12-bit ADC çevirici

•     Örnekleme hızı: 1 Milyon MSPS

•     80 I/O

•     Prototip malzeme lehimleme bölgesi

•     JTAG bağlantı soketi.

•     Fabrika ve kullanıcı için 2 flash ayar saklanabilir.

•     POF

•     SOF

•     50 MHz kristal

•     8 Analog giriş pini

•     14 Arduino pini

•     40 Genel kullanım pini

•     5 Adet kullanıcı ledi

•     2 Adet push buton

•     Kullanıcı DIP switch (SW3)

•     Usb soket üzerinden beslenir.

•     Besleme gösterge ledi. (D6)

•     Besleme ölçme test noktaları

•     Boyutlar:   76mm x 89mm

•     Ağırlık:  30gr


Paket İçeriği:

•     Altera EK-10M08E144 FPGA Kit

•     Mini usb kablo

•     4 adet plastik ayak
