5 Kanal Tcrt5000 Kızılötesi Ir Çizgi Izleme Takip Sensör Engel Algı

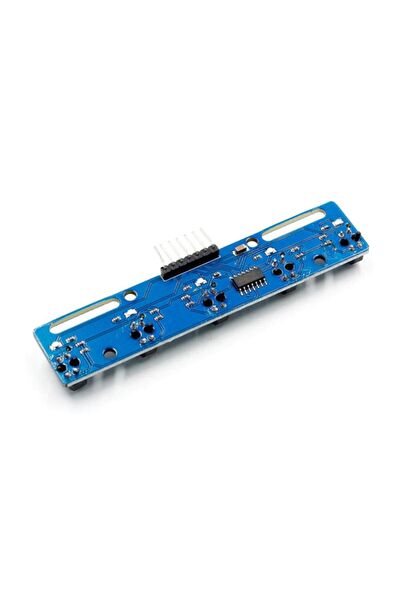

5 Kanal TCRT5000 Çizgi Takip Sensör Modülü

Dijital Çıkış İnfrared Yansıtıcı ve Algılayıcı Akıllı Araba Çizgi İzleme Engel

    Arduino ve diğer mikrodenetleyici kartlar ile kolaylıkla kullanabileceğiniz çizgi izleme sensör kartıdır. Üzerinde 5 adet tcrt5000 kızılötesi sensör bulunmaktadır. Çizgi izleyen araç yada çizgi izleme robotu projeleriniz için ideal sensör kartıdır.

     Siyah zemin üzerine beyaz yada beyaz zemin üzerine siyah çizgileri algılayabilir. Mesafe ve objelerin renklerini algılar. Siyah yüzeylerden yansıma az olmaktadır. Bu yansımanın azlığı ile renk algılaması yapılabilmektedir. Siyah renkte düşük ( 0V) voltaj Beyaz renklerde yüksek ( 5V ) çıkış verir.

Özellikler:

•    Çalışma gerilimi: DC 3.3V-5V
•    Kullanılan entegre: 74HC14D
•    5 Adet TCRT5000 sensor ile yüksek hassasiyet
•    Dijital sinyal çıkış pinleri
•    Beyaz renk: Yüksek ( 5V ) çıkış
•    Siyah renk: Düşük ( 0V ) çıkış
•    Ölçüm mesafesi: 1cm-1.5cm
•    Algılama sensörü: Tcrt5000
•    Boyut: 95mm x 20mm

Bağlantılar:

• VCC: 3.3V ~ 5V Besleme + bağlantısı
• GND: Toprak Besleme – bağlantısı
• OUT1 ~ 5: OUT: Sinyal çıkış bağlantıları

Paket İçeriği:

• 1 Adet 5 Kanal Çizgi Takip Sensör Modülü
• 1 Adet 20cm 7 pin dişi dişi header kablo
