400w 12v / 60v 15a Voltaj Düşürücü Modül Güç Kaynağı Voltaj Ve Akım Ayarlanabilir Dc Dc

400W 12V / 60V 15A Voltaj Düşürücü Modül

Güç Kaynağı Voltaj ve Akım Ayarlanabilir DC DC Step Down Alüminyum Soğutuculu

Ürün üzerindeki potlar çok (30 tur) turludur.  Voltaj değişimini görmeniz için çok çevirmeniz gerekebilir.

Dikkat bu ürün sadece voltaj düşürür. Voltajı yükseltme işleminde kullanılamaz.

     400W voltaj düşürücü modül. Çıkış voltajı giriş voltajının %80 seviyesindedir. Bu sebeple çıkış voltajı en yüksek 45V seviyelerindedir. Giriş ve çıkışta bulunan yüksek akım taşıyabilen klemensler sayesinde bağlantılar kolay olarak yapılabilmektedir. Cihaz çalıştığında ayar potlarının yanındaki mavi led aktif olmaktadır.

     Çıkış klemensi yanında 2 adet ayar potu bulunmaktadır. Voltaj ve akım ayar potları. Bu potlar çok turludur ( 20-30 tur dönebilirler.). Etkiyi görebilmek için potları çok çevirmelisiniz. Çıkış akımını belli bir değerle sınırlayarak sabit akım çıkışlı olarak kullanabilirsiniz. CV voltaj ayar potudur. CC akım ayar potudur

     Pil şarj sırasında yatay kartın üzerindeki sabit akım ledi yanar. Bu şekilde şarj durumunu izleyebilirsiniz.

     Hava akımının iyi olduğu yerlerde 280W 12A kadar harici soğutmaya ihtiyaç duymaz. Daha yüksek güçlerde harici fan kullanımı gerekmektedir.

     Modül girişinde sigorta bulunmaktadır. Sigorta bozulursa değiştirmeniz gerekmektedir.

Özellikler:

• 400W voltaj düşürücü

• Giriş voltajı: DC 12V / 60V

• Çıkış voltajı: DC 0V / 45V   ( Giriş voltajı x 0.8V )

• Çıkış akımı: 0.2A / 15A Maks. ( 10A kullanım tavsiye edilir )

• Çıkış gücü: 400W ( Yüksek güçlerde harici aktif soğutucu fan kullanılmalıdır.)

• Çıkış voltaj ve akım ayarlanabilir

• Sürekli çalışma akımı: 12A

• Sürekli çalışma gücü: 280W  ( Daha üst güçlerde aktif  soğutma gerekir )

• Çalışma frekansı: 100kHz

• Verim: % 92 / 97

• İzole olmayan buck modülü

• Giriş ters bağlantı koruması   ( Sigorta yabarsa değiştirmeniz gerekir )

• Giriş düşük voltaj koruması

• Giriş yüksek voltaj koruması

• Kısa devre koruması

• Çalışma gösterge ışığı

• Sabit akım göstergesi

• Yüksek akım taşıyabilen giriş çıkış kelemens terminal

• CC: Akım ayar potu

• CV: Voltaj ayar potu

• Çalıma gösterge ledi mavi.

• Çalışma sıcaklığı:  -10C  / 85C  ( 65 derce üstünde sistemin Soğutulması gerekir. )

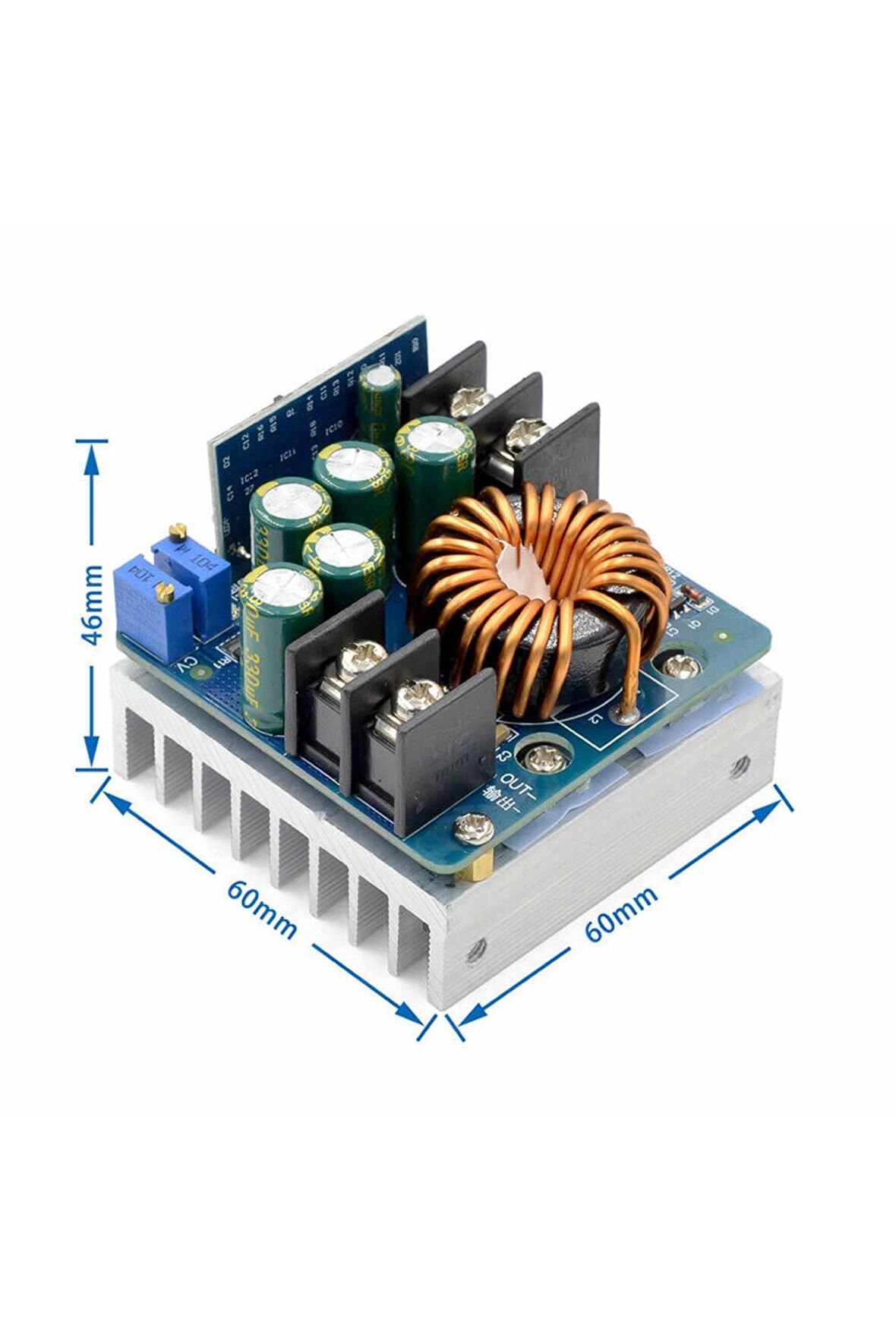

• Boyutlar: 60mm x 62mm x 46mm

• Ağırlık: 185gr


Pin Bağlantı Açıklaması:

• OUT+: Besleme Çıkış Ucu Pozitif

• OUT-: Besleme Çıkış Ucu Toprak

• +IN: Besleme Giriş Ucu Pozitif

• -IN: Besleme Giriş Ucu Toprak


Pot Kullanımı:

• Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığı hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir.

• Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.

• Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesela voltaj düşer.


•    1 Adet 400W Voltaj Düşürücü Modül
