Modem
1 Güvenlik Önlemleri
Not
Kullanıcılar yukarıdaki kullanım uyarılarını dikkatlice okumalı ve yukarıdaki
uyarıların ihlalinden doğabilecek her türlü olaydan sorumlu olacaktır.
Kullanım Uyarıları
 Cihazı kullanmadan önce tüm güvenlik uyarılarını dikkatlice okuyun.
 Yalnızca güç kaynağı adaptörü gibi pakete dahil olan aksesuarları kullanın.
 Güç kablosunu uzatmayın, aksi halde cihaz çalışmayacaktır.
 Güç kaynağı voltajı, cihazın giriş voltajının gereksinimlerini karşılamalıdır
(Gerilim dalgalanma aralığı %10'dan azdır).
 Herhangi bir elektrik çarpması riskini veya diğer tehlikeleri önlemek için elektrik
şini temiz ve kuru tutun.
 Cihazın hasar görmesini önlemek için şimşekli bir fırtına sırasında tüm kabloları
çıkarın.
 Cihaz uzun süre kullanılmadığında gücü kapatın ve elektrik şini çekin.
 Cihazın kapaklarını açmaya çalışmayınız. Cihaz açıkken bunu yapmak tehlikelidir.
 Anormalses, duman ve garip koku gibi durumlarda cihazı kapatın ve kullanmayı
bırakın. Cihaz arızalıysa bakım için servis sağlayıcıyla iletişime geçin.
Ortam Gereksinimleri
 Cihaza uygun havalandırma sağlayın. Cihazı doğrudan güneş ışığından uzağa
yerleştirin.
 Cihazı hava dolaşımının sağlanabileceği bir yerde ve kuru olarak tutunuz.
Cihazın üzerine kesinlikle herhangi bir sıvı dökmeyin.
 Cihazın deforme olmasını veya zarar görmesini önlemek için cihazın üzerine
herhangi bir nesne koymayın.
 Cihazı herhangi bir ısı veya su kaynağının yakınına yerleştirmeyin.
 Cihazı mikrodalga fırın ve buzdolabı gibi güçlü manyetik veya elektrik alanlı ev
aletlerinden uzak tutun.
Temizlik Gereksinimleri
 Temizlemeden önce, cihazı kapatın ve güç kablosu, ber optik ve Ethernet
kablosu gibi cihaza bağlı tüm kabloları çıkarın.
 Cihazıtemizlemek için herhangi birsıvı veya sprey kullanmayınız. Yumuşak kuru
bir bez kullanın.
Çevre Koruma
 Cihazı veya pili uygun olmayan şekilde atmayın.
 Ekipmanın atılması veya işlenmesi ile ilgili yerel düzenlemelere uyun.
5 GHz Bandındaki Kısıtlamalar
2014/53/EU Direktinin 10(10) Maddesine göre ambalaj, bu radyo ekipmanının
Belçika (BE), Bulgaristan (BG), Çek Cumhuriyeti (CZ)'de piyasaya sürüldüğünde bazı
kısıtlamalara tabi olacağını göstermektedir. , Danimarka (DK), Almanya (DE), Estonya
(EE), İrlanda (IE), Yunanistan (EL), İspanya (ES), Fransa (FR), Hırvatistan (HR), İtalya (IT),
Kıbrıs( CY), Letonya (LV), Litvanya (LT), Lüksemburg (LU), Macaristan (HU), Malta (MT),
Hollanda (NL), Avusturya (AT), Polonya (PL), Portekiz (PT), Romanya (RO), Slovenya
(SI), Slovakya (SK), Finlandiya (FI), İsveç (SE), Türkiye (TR), Norveç (NO), İsviçre (CH),
İzlanda (IS) ve Lihtenştayn (LI).
Bu cihazın WLAN işlevi, 5150 ila 5350 MHz frekans aralığında çalışırken yalnızca iç
mekan kullanımıyla sınırlıdır.
RF Emisyon Bilgileri
İzin Verilen Maksimum Maruz Kalma (MPE) seviyesi, cihaz ile insan vücudu arasındaki
d=20 cm mesafeye göre hesaplanır. RF emisyon gerekliliği ile uyumluluğun
sağlanabilmesi için, cihaz ile insan arasında 20 cm'lik bir mesafenin korunması
gerekmektedir.
AB Uygunluk Beyanı
İşbu belge ile ZTE Corporation, ZXHN H1601 tipi telsiz ekipmanının 2014/53/EU
Yönergesi ile uyumlu olduğunu beyan eder. AB uygunluk beyanının tam metni
aşağıdaki İnternet adresinde mevcuttur: http://support.zte. com.cn/support/cer/EU
Çevresel Bilgi
Satın aldığınız ekipman, üretimi için doğal kaynakların çıkarılmasını ve
kullanılmasını gerektirmiştir. İnsan sağlığına ve çevreye zararlı maddeler içerebilir.
Bu tür maddeleri çevremize salmaktan kaçınmak ve doğal kaynaklarımız üzerindeki
baskıyı azaltmak için yeniden kullanmanızı rica ediyoruz.
veya akredite bir elektronik geri alma sistemi kullanarak ömrünü tamamlamış
ekipmanlarınızı geri dönüştürün.
Aşağıdaki semboller, bu ürünün yeniden kullanılması veya geri dönüştürülmesi
gerektiğini ve basitçe atılmaması gerektiğini gösterir. Lütfen uygun bir yeniden
kullanım ve geri dönüşüm sitesi bulun ve kullanın.
Toplama, yeniden kullanım ve geri dönüşüm sistemleri hakkında daha fazla bilgiye
ihtiyacınız varsa, yerel veya bölgesel atık idareniz ile iletişime geçin. Bu ürünlerin
çevresel performansları hakkında daha fazla bilgi için ekipman sağlayıcınızla da
iletişime geçebilirsiniz.
2 Paket Kontrolü
Lütfen ZXHN H1601'in Tablo 2-1 öğelerini içerdiğinden emin olun.
Tablo 2-1 Paket içeriği
Not
Liste sadece referans içindir. Gerçek içerikler listeden farklı olabilir.
IPakete dahil olan öğelerden herhangi birinin yanlış olması, kaybolması veya hasar
görmesi durumunda lütfen servis sağlayıcınızla iletişime geçin. Ürünü
değiştirmeniz gerekirse, lütfen paketi ve tüm parçaları iyi durumda tutun.
Ad Miktar
ZXHN H1601 1
AC-DC Güç Kaynağı Adaptörü 1
RJ-45 Ethernet Kablosu 1
RJ-11 Telefon Kablosu 2
Kullanım Kılavuzu 1
3 Ürün Özellikleri
Tablo 3-1, ZXHN H1601'in ürün özelliklerini açıklar.
Table 3-1 Ürün Özellikleri
Teknik Özellikler
Boyutlar
Taban dahil değildir :
183 mm (Y) × 117 mm (G) × 40 mm (D)
Base included:
188.5 mm (Y) × 117 mm (G) × 60 mm (D)
Güç adaptörü
Input: AC 100 V – 240 V, 50 Hz/60 Hz
Output: DC 12.0 V, 1.5 A
Ortam Gereksinimleri
Çalışma sıcaklığı 0 °C to 40 °C (32 °F to 104 °F)
Depolama sıcaklığı –40 to 70 (–40 °F to 158 °F)
Çalışma nemi/
Depolama nemi 5% – 95% (non-condensing)
Wi-Fi Radyo Özellikleri
Radyo Frekansları Maksimum Çıkış Gücü
2400 MHz–2483.5 MHz EIRP: 20 dBm
5150 MHz–5250 MHz EIRP: 23 dBm
Wi-Fi 2.4 GHz band:
Wi-Fi 5 GHz band:
5250 MHz–5350 MHz EIRP: 23 dBm
5470 MHz–5725 MHz EIRP: 30 dBm
Wi-Fi 5 GHz band:
Wi-Fi 5 GHz band:
°C °C
4 Kurulum Hazırlığı
4.1 Donanım Açıklaması
Ön Panel

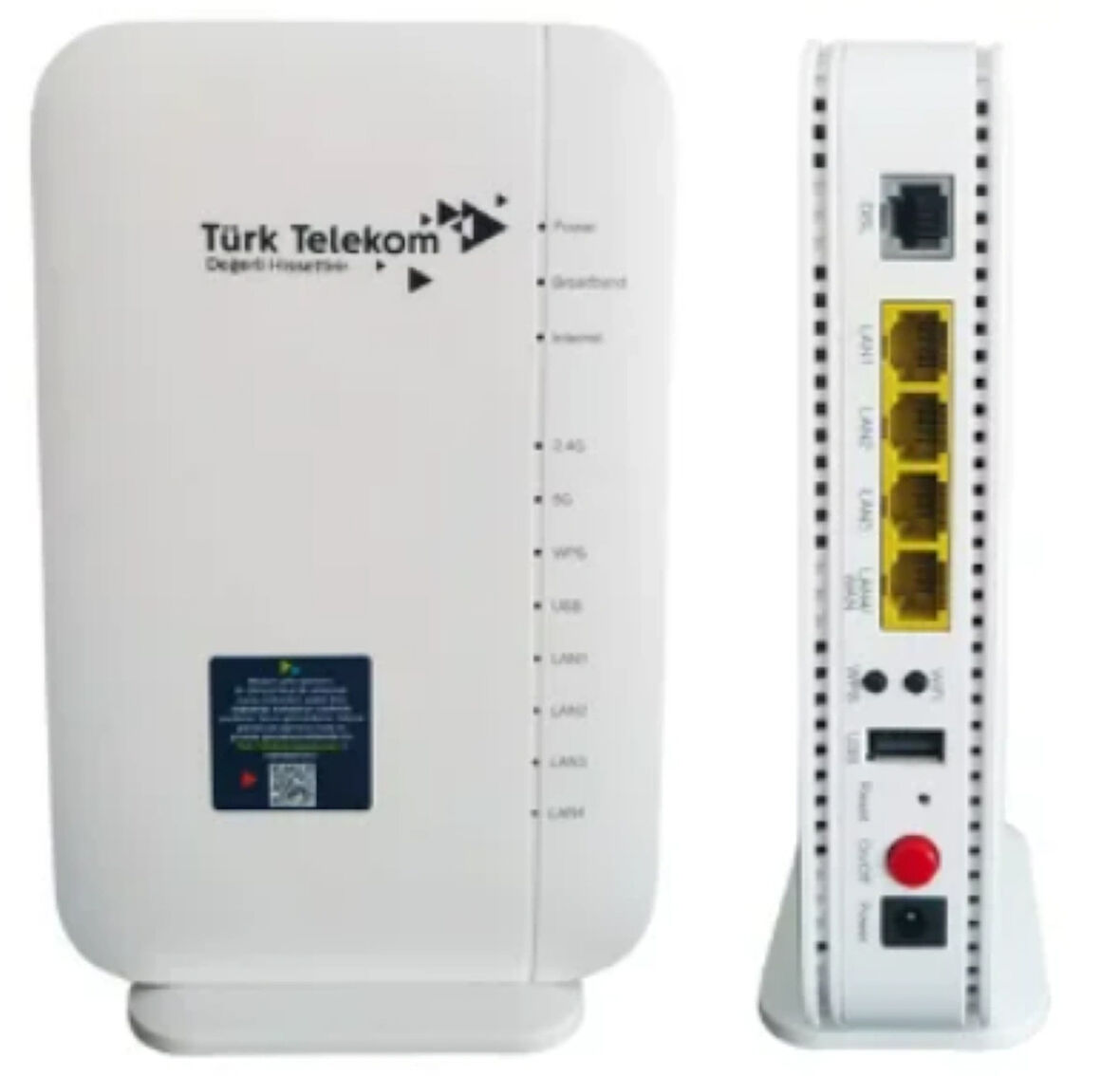

Şekil 4-1, ZXHN H1601'in ön panelindeki göstergeleri göstermektedir
Şekil 4-1 Ön Panel
Power
Broadband
Internet
2.4G
5G
WPS
USB
LAN1
LAN2
LAN3
LAN4
Tablo 4-1, ZXHN H1601 ünitesinin ön panelindeki göstergeleri açıklamaktadır.
Tablo 4-1 Göstergelerin Açıklamaları
LED
Göstergesi Durum Açıklama
Power
Kapalı Cihaz kapalı.
Sabit yeşil Cihaz düzgün şekilde açık.
Sabit kırmızı Cihaz kendi kendini algılama gerçekleştiriyor
veya kendi kendini algılama başarısız oluyor.
Broadband
(DSL)
Kapalı DSL bağlantısı kurulmadı.
Sabit yeşil DSL senkronizasyonu normal /DSL bağlantısı
normal.
Yavaşça
sönen yeşil Fiziksel bağlantı var, ancak sinyal algılanmadı.
Hızlı yanıp sönen
yeşil Cihaz, DSL bağlantısını kurma sürecindedir.
Broadband
(WAN)
Kapalı Ekipman açık değil veya WAN bağlantı noktası
devre dışı.
Sabit yeşil Ethernet bağlantısı kuruldu.
Internet
Kapalı Ağ geçidi kapalı.
Sabit yeşil
WAN bağlantısı çevrimiçi. Cihazın IPCP, DHCP
veya statik olarak yapılandırılmış bir WAN
etkinleştirildiğinde, boşta kalma zaman aşımı
nedeniyle bağlantının kesilmesi durumunda
LED yeşil kalır. Yeşil LED, yönlendirme bağlantı
durumunun bittiğini gösterir.
Sabit kırmızı
WAN bağlantısı çeviriyor veya çevrimiçi
olamıyor. Cihaz IP'ye bağlanmaya çalıştı ve
başarısız oldu (DHCP yanıtı yok, PPPoE yok)
yanıt, PPP kimlik doğrulaması başarısız oldu,
IPCP'den IP adresi yok, vb.).
Yanıp sönen yeşil İnternet bağlantısı kuruldu ve veriler aktarılıyor
veya alınıyor.
yanıp
IP adresi vardır. PPP dial-on-demand
LED
Göstergesi Durum Açıklama
2.4 G
Kapalı WLAN RF anahtarı kapalı.
Sabit yeşil WLAN RF anahtarı açık.
Yanıp sönen yeşil
WLAN RF anahtarı açık ve veriler iletiliyor veya
alınıyor ve yanıp sönen frekans Wi-Fi ağ trağini
gösteriyor.
5 G
Kapalı WLAN RF anahtarı kapalı.
Sabit yeşil WLAN RF anahtarı açık.
Yanıp sönen yeşil
WLAN RF anahtarı açık ve veriler iletiliyor veya
alınıyor ve yanıp sönen frekans Wi-Fi ağ trağini
gösteriyor.
WPS
Kapalı WPS erişimi yok veya terminalin WPS erişimi 5
dakikayı geçiyor.
Sabit yeşil WPS erişimi başarılı. Bu sürekli yanan ışık, 5
dakika sonra otomatik olarak sönecektir.
sönen yeşil WLAN terminali, WPS erişim sürecindedir.
Hızlı yanıp sönen
yeşil WLAN terminalinin WPS erişimi hatalı.
USB
Kapalı Cihaz kapalı veya USB arabirimi bağlı değil.
Sabit yeşil USB girişi, USB cihazı ile bağlıdır.
Yanıp sönen yeşil Veriler USB arabirimi aracılığıyla aktarılıyor veya
alınıyor.
LAN1/LAN2/
LAN3/LAN4
Kapalı LAN bağlantısı kurulmadı.
Sabit yeşil LAN bağlantısı kuruldu.
Yanıp sönen yeşil Veri aktarımı işleniyor, LAN trağine göre
gösterge yanıp söner.
 LAN1/LAN2/LAN3/LAN4 durum göstergesi, ZXHN H1601'in LAN1 /LAN2/ LAN3/ LAN4
bağlantı noktasındadır.
Yavaşça yanıp
Yan panel
Şekil 4-2, ZXHN H1601'in yan panelindeki butonları göstermektedir.
Şekil 4-2 Yan Panel
Tablo 4-2, ZXHN H1601'in yan panelindeki girişleri ve butonları açıklamaktadır.
Tablo 4-2 Yan Panel Açıklamaları
Giriş/Buton İşlev
DSL RJ-11 bağlantı noktası. ADSL, VDSL veya VDSL up-link erişim ağına
bağlanmak için kullanılır.
LAN1/LAN2
/ LAN3
RJ-45 bağlantı noktası. Modemi bilgisayara, STB'lere veya diğer ağ
cihazlarına bağlamak için kullanılır.
LAN4/WAN RJ-45 bağlantı noktası. Up-link Ethernet erişim ağına bağlanmak
için kullanılır.
WiFI Wi-Fi çift frekans açma/kapama butonu.
WPS WPS Butonu, WPS işlevini etkinleştirmek veya devre dışı bırakmak
için bu butona basın.
USB USB depolama aygıtına, yazıcıya veya dongle bağlantısına bağlı
standart USB 2.0 girişi.
Reset Sıfırlama butonu. Güç açıkken, mevcut ayarları fabrika
varsayılanlarına sıfırlamak için bu butona 5 saniyeden fazla basın.
On/O Güç düğmesi. Cihazı açın veya kapatın.
Power Güç kaynağı bağlantı noktası. Güç adaptörüne bağlanır.
LAN4/
WAN
DSL LAN1 LAN2 LAN3 USB Reset On/Off Power
WiFi
WPS
4.2 Donanım Bağlantısı
Şekil 4-3, ZXHN H1601 girişlerine bağlı cihazları göstermektedir.
Şekil 4-3 Kablo Bağlantısı
Cihazlar ZXHN H1601 cihazına bağlandıktan sonra güç düğmesine basın. Ön
paneldeki ilgili göstergeler Açık olduğunda, servis sağlayıcı tarafından sağlanan
çeşitli hizmetlerden yararlanabilirsiniz.
Kablosuz ağ kapsama alanını etkileyen faktörler arasında ürünün konumu, ürün
ile kablosuz terminal arasındaki mesafe, engellerin sayısı, engel malzemesi ve
yoğunluğu ve parazit kaynağı yer alır. Kablosuz sinyallerin gücünü en üst düzeye
çıkarmak için ürünü aşağıdaki ilkelere uygun olarak yerleştirmeniz önerilir.
 Ürün, kablosuz sinyal yayılımını etkileyen nesnelerden, örneğin metalik bir nesne
veya ayna gibi yüksek yansıtıcılığa sahip bir nesneden uzakta olmalıdır.
 Ürün, mikrodalga fırın, buzdolabı, kablosuz yönlendirici, telsiz telefon veya
Bluetooth ürünü gibi güçlü manyetik veya elektrik alanlı elektrikli cihazlardan
LAN4/
WAN
DSL LAN1 LAN2 LAN3 USB Reset On/Off Power
WiFi
WPS
Power Outlet
RJ-45
PC Laptop
ISP
Laptop
Wi-Fi
Network Cable Jack Modem
or
RJ-45
Mobile Phone
uzakta olmalıdır.
 Ürün uygulama alanı ile aynı zemin üzerine kurulmalıdır.
 Ürünün üzerine başka nesneler koymayın. Ürün ile kablosuz terminal arasındaki
engellerin sayısını azaltmaya çalışın.
 Ürünü uygulama yapılacak alanın ortasına yatay olarak yerleştiriniz ve köşeye
koymayınız.
 Ürünü yatay olarak yerleştirirken yüksek bir konuma yerleştirmeyin. Önerilen
yükseklik 1,2 ila 1,5 metredir.
5 Sorun Giderme
 Güç düğmesine basıldıktan sonra ön paneldeki Güç göstergesi
kapalı.
 Güç düğmesi açılmıyor.
 Güç adaptörü cihaza doğru şekilde bağlanmamış. Cihazla birlikte verilen
güç adaptörünü kullandığınızdan emin olun.
 Cihaz açıldıktan sonra ön paneldeki yeşil LAN göstergesi söndü.
 İlgili LAN bağlantısı kurulmadı.
 Ethernet kablosu, LAN girişine doğru şekilde bağlanmamış.
 LAN girişine bağlı ağ cihazı açık değil.
 Cihaz açıldıktan sonra ön paneldeki WAN göstergesi sönüyor.
 WAN bağlantısı kurulmadı.
 Ethernet kablosu WAN girişine doğru şekilde bağlanmamış.
 Lütfen yardım için servis sağlayıcıyla iletişime geçin.
 Ağa bağlanılamıyor.
 Ethernet kablosunun WAN girişne doğru şekilde bağlandığını ve Ethernet
kablosunun LAN girişine doğru şekilde bağlandığını kontrol edin.
 Ön paneldeki WAN göstergesinin açık olduğunu ve ön paneldeki İnternet
göstergesinin sürekli yeşil yandığını veya yeşil yanıp söndüğünü kontrol
edin.
 Fabrika varsayılan ayarlarını geri yükleyin.
Güç açıldıktan sonra, varsayılan fabrika ayarlarını geri yüklemek için
düğmeye 5 saniyeden uzun süre basmak için bir iğne kullanın.
 Bazen, DSL kullanıcıları internete normal şekilde erişemez.
Önce ZXHN H1601'in normal durumda olup olmadığını kontrol edin
(Göstergeleri bu kullanım kılavuzuna göre kontrol edin). Evet ise, bilgisayar
veya uygulama ağı arızalı olabilir. Bunun DSL ile ilgisi yoktur. ZXHN H1601
anormal ise, hatayı gidermek için göstergelerin durumunu tek tek kontrol
edin.
Operatörlerden yardım istemeden önce aşağıdaki öğeleri kontrol etmeniz
önerilir:
1. DSL telefon kablosu konektörleri düzgün.
2. DSL, güç kablosundan ve büyük güçlü elektronik cihazlardan uzakta.
3. DSL gelen hattı ile ayırıcı arasında hiçbir dahili hat ve faks makinesi bağlı
değildir.
4. Ayırıcı doğru şekilde kuruldu.
5. ZXHN H1601, iyi bir ısı dağılımı oranına sahiptir.
 DSL senkronizasyon hatasının (bağlantı kesintisi veya bağlantı
kurma hatası olarak da anılır) nedenleri nelerdir?
Uygulama sırasında DSL aniden eşitlenemezse (bağlantı kesilirse), genellikle
ZXHN H1601 üzerindeki Bağlantı göstergesi Açık olmaz. Aşağıdaki adımları tek
tek kontrol etmeniz önerilir:
1. Önce gelen kabloların ve gelen kablo konektörlerinin kalitesini kontrol edin.
2. Kullanıcı kılavuzuna göre ZXHN H1601'i doğru şekilde kurun. Dokunma
sayısını en aza indirin.
3. Telefon kablolarının ve DSL bağlantısının iyi olup olmadığını veya telefon
kablolarının normal olup olmadığını kontrol edin.
4. Ayırıcının bağlantısını kesmeye çalışın ve ZXHN H1601'i doğrudan gelen
kullanıcı kablosu ucuna bağlayın. Sorunun yanlış kurulum veya gelen
kullanıcı hattı kalitesinden kaynaklanmadığından emin olun. DSL tekrar
senkronize edilebilirse, gelen kullanıcı tarafı kurulumunun hatalı olduğu
anlamına gelir. Lütfen kullanım kılavuzuna göre yeniden kurun.
5. ZXHN H1601 gelen kullanıcı kablosunun ucuna bağlandığında DSL hala
senkronize edilemiyorsa, bunun harici hat arızasından mı yoksa ZXHN
H1601 arızasından mı kaynaklandığını kontrol etmek için operatörlerle
iletişime geçin.
6. Ayırıcı sorunu belirlenirse, bakım veya değiştirme için operatörü arayın.
7. Sorun, son os ekipmanı arızasından kaynaklanıyorsa, doğrulamak için
operatörü arayın.
8. Ayırıcı ile ZXHN H1601 arasındaki çok uzun bağlantı kablosu, zayıf parazit
önleme performansına ve senkronizasyon güçlüğüne neden olabilir. Bu
nedenle bağlantı kablosu çok uzun olmamalıdır.
