Pixhawk Rf Design RFD900ux Modem Uzun Menzilli Radyo Telemetri Seti Bundle (Distribütör Garantili)

RFD900ux Modem Uzun Menzilli Radyo Telemetri Seti

Bu, çift taraflı bir mini taşıyıcı kart üzerindeki RFD900ux'dur. Bir mini JST konektörü ve 2x u.Fl RF konektörleri ve soğutucu ile birlikte gelir.
*Uygulamanıza arayüz oluşturmak için RFD900ux PIXHAWK2 - RFD900 Telemetri Kablosu - 150/300mm gerektirir.
** RFD900ux, RFD900x ile iletişim kurabilir

RFD900ux Yeni Özellikler

• RFD900x modemlerle tam uyumludur.
• Hava veri hızı: 500kbit/s.
• AES Donanım hızlandırmalı şifreleme.
• Aynı anda telemetri ile RC PPM Geçişi.
• S.I.K noktadan noktaya üretici yazılımı.
• Eşzamansız çok noktalı aygıt yazılımı, Eşzamanlı çok noktalı aygıt yazılımı.

RFD900ux Özellikler

• Antene ve GCS kurulumuna bağlı olarak uzun menzil >40km
• 2 x u.FL RF konnektörü, çeşitlilik anahtarlı.
• 1 Watt (+30dBm) iletim gücü.
• Düşük geçiş filtresi iletin.
• > 15dB Düşük gürültülü amplifikatör, yüksek IP3.
• RX TESTERE filtresi.
• Tüm G/Ç ESD korumalı ve filtrelenmiştir.
• Yeniden uygulanan S.I.K ve Çok Noktalı S.I.K aygıt yazılımı, sahada yükseltilebilir, yapılandırması kolay.
• Küçük, hafif.
• Avustralya, Kanada, ABD ve Yeni Zelanda'da lisanssız kullanım
• Not: 900+ modemle uyumlu değildir.

Özellikler:

• Frekans Aralığı: 902 - 928 MHz (ABD) / 915 - 928 MHz (Avustralya)
• Çıkış Gücü: 1W (+30dBm), 1dB adımlarla kontrol edilebilir (+/- 1dB @=20dBm tipik)
• Hava Veri aktarım hızları: 12, 56, 64, 100, 125, 200, 224, 500 ve 750 kbit/sn (Kullanıcı tarafından ayarlanabilir, 64kbit varsayılan)*
• UART veri aktarım hızları: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 1M baud (Kullanıcı tarafından ayarlanabilir, varsayılan 57600)* *bu değerlerin 3.16 S.I.K sabit yazılımı sürümünden itibaren doğru olduğuna dikkat edin
• Çıkış Gücü: 1W (+30dBm)
• Alma Hassasiyeti: 12kbps'de >111 dBm, 64 kbps'de 105 ve 200 kbps'de 98 dBm
• Boyut: 25 mm (genişlik) x 33 mm (uzunluk) x 10,4 mm (kalınlık) - RF Kalkanı, PCB ve Soğutucu dahil.
• Ağırlık: 10g
• Montaj: SMT Lehimli
• Güç Kaynağı: +5 V nominal, (+3,5 V min, +5,5 V maks), maksimum güçte ~800 mA pik
• Sıcaklık Aralık: -40 ila +85 derece C

Arabirimler:

• RF : 2x u.FL RF konektörleri
• Seri: Mantık düzeyi TTL (+3.3v)
• Güç: +5v, ~800mA maksimum tepe noktası (maksimum iletim gücünde)
• GPIO: Genel amaçlı IO (Dijital özellikli).

Yazılım / GCS Desteği:

Yazılım çözümü, "S.I.K" adı verilen açık kaynaklı bir geliştirmedir. 32bit ARM işlemci çekirdeğinde bulunan yeni işlemci mimarisine uyacak şekilde yeniden uygulanmıştır. Seri bağlantı noktası aracılığıyla modem üretici yazılımının daha fazla geliştirilmesi ve sahada yükseltilmesi için bir önyükleyici ve arabirim mevcuttur.
Çoğu parametre AT komutlarıyla yapılandırılabilir, Örn. baud hızı (hava/uart), frekans bandı, güç seviyeleri.
RFD900 telsizlerini yapılandırmak için entegre destek, APM Planner tarafından desteklenir.
Varsayılan ayarlar 57600 baud, N, 8, 1 ve 64k hava veri hızındadır.

Yazılım özellikleri:

• Frekans atlamalı yayılma spektrumu (FHSS)
• Şeffaf seri bağlantı
• Noktadan Noktaya
• Yerel radyo için basit AT komutlarıyla yapılandırma, uzak radyo için RT komutları
• Kullanıcı tarafından yapılandırılabilen seri veri hızları ve hava veri hızları
• Hata düzeltme rutinleri, Mavlink protokolü çerçevesi (kullanıcı tarafından seçilebilir)
• Mavlink radyo durum raporlaması (Local RSSI, Remote RSSI, Local Noise, Remote Noise)
• Gerçek zamanlı olarak paket bazında otomatik anten çeşitliliği değiştirme
• Aşırı ısınmayı önlemek için radyo sıcaklığına dayalı otomatik görev döngüsü azaltma

Bu Modem, kendi projelerine ve ürün prototiplerine modemi entegre edecek sistem entegratörleri için tasarlanmıştır. Radyo vericileri için yerel düzenlemelere uyulmasından kullanıcı sorumludur.

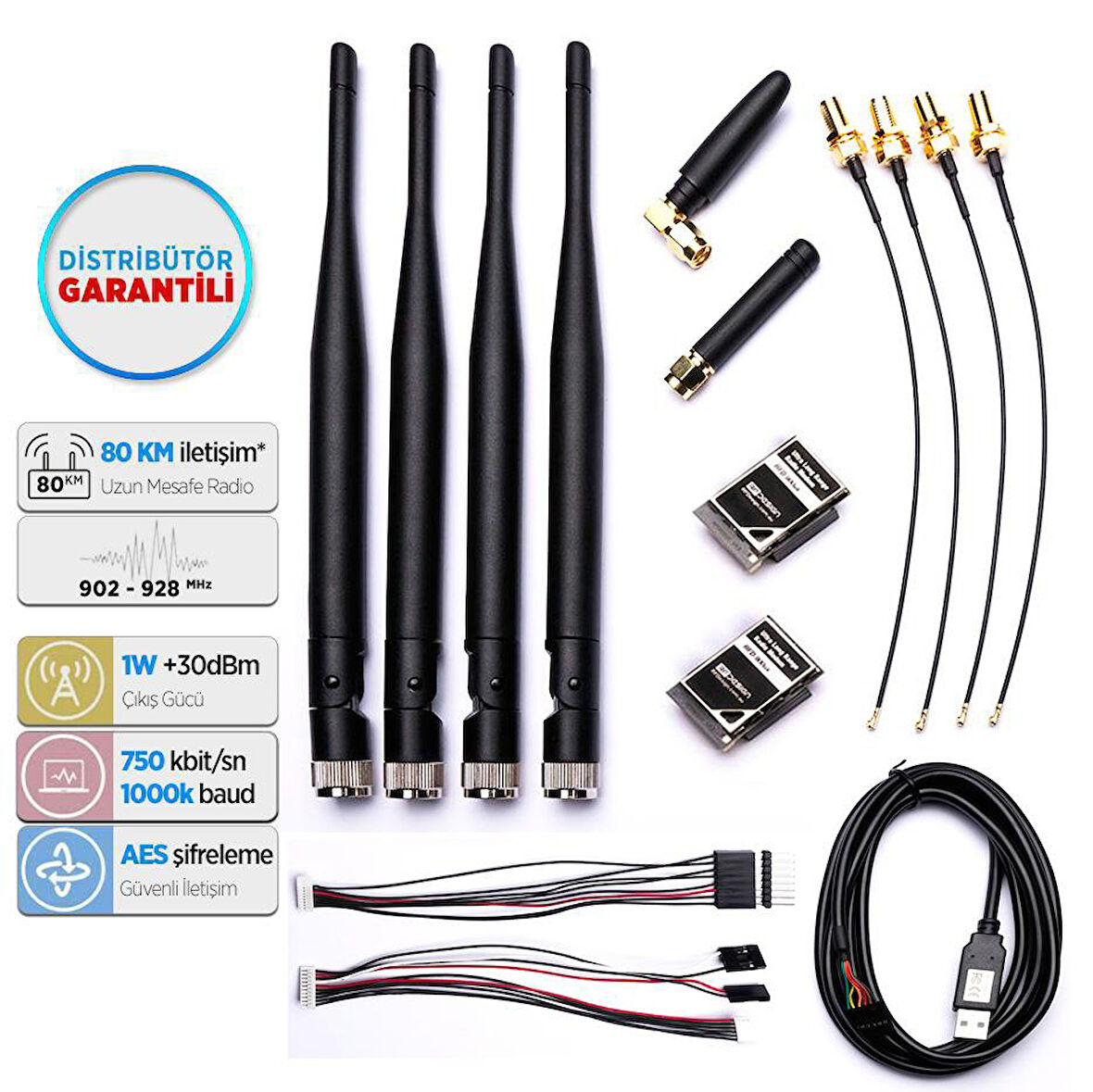

Paket İçeriği

Set şunlardan oluşur:
