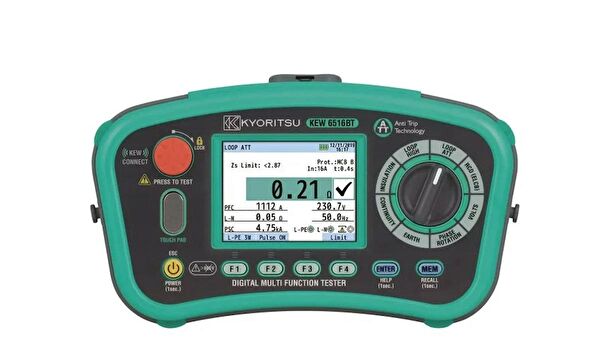

KYORITSU KEW 6516BT 10 FONKSİYONLU TEST CİHAZI

Özellikler:

• Toprak Direnci testi (3 kutuplu test ve prizden test), Prizde Faz-Toprak ve Faz-Nötr testleri yapma imkanı
• Prizden PSC (beklenen kısa devre akımı) testi yaparak sistemin çekeceği akımın test edilmesi
• Süreklilik
• İzolasyon (100/250/500/1000 V)
• PAT Testi
• Loop
• SPD Test Fonksiyonu
• PSC (Kısa devre akımı)
• PFC (Muhtemel kaçak akım)
• RCD (Kaçak akım rölesi) testi
• Voltaj
• Frekans
• Faz Sırası
• YARDIM Ekranı
• USB ile Bilgisayar Bağlantısı (Opsiyonel: 8212-USB ("KEW Raporu (Yazılım) '' içeren USB adaptörü)
• Bluetooth Bağlantısı
• Dahili Hafıza

• USB ile Bilgisayar Bağlantısı ( Model 8212  KEW 6516BT için ise opsiyoneldir.)

TEKNİK ÖZELLİKLER:

• Yalıtım direnci					SPD (Varistör)
  Test gerilimi	100V	250V	500V	1000V	Maks. 1000V
  Ölçüm aralıkları	2.000 / 20.00 / 200.0MΩ (Otomatik aralık)		20.00 / 200.0 / 1000MΩ (Otomatik aralık)	20.00 / 200.0 / 2000MΩ (Otomatik aralık)	0-1000V (1V artar)
  Doğruluk	±% 2 değer ± 6dgt (2.000 / 20.00MΩ) ±% 5 değer ± 6dgt (200.0MΩ)		±% 2 değer ± 6dgt (20.00 / 200.0MΩ) ±% 5 değer ± 6dgt (1000MΩ)	±% 2 değer ± 6dgt (20.00 / 200.0MΩ) ±% 5 değer ± 6dgt (2000MΩ)	Değerin ±% 5'i ± 5dgt
  Anma akımı	1.0-1.2mA @ 0.1MΩ	1,0-1,2 mA @ 0,25 MΩ	1.0-1.2mA @ 0.5MΩ	1.0-1.2mA @ 1MΩ	-
  Kısa devre akımı	1.5mA maks.				-
  Döngü empedansı
  Fonksiyon	DÖNGÜ ATT		YÜKSEK DÖNGÜ
  	L-PE / LN (3 telli)	L-PE (2 telli)	L-PE (0.01ΩRes)	L-PE (0.001ΩRes) Yüksek test akımı (25A)	LN / LL
  Anma gerilimi	100-260V (50 / 60Hz)	48-260V (50 / 60Hz)	48-260V (50 / 60Hz)	100-260V (50 / 60Hz)	48-500V (50 / 60Hz)
  Empedans aralığı	20.00 / 200.0 / 2000Ω  (Otomatik aralık)		20.00 / 200.0 / 2000Ω   (Otomatik aralık)	2.000Ω	20.00Ω
  Doğruluk	Değerin                               ±% 3'ü ± 6dgt	Değerin ±% 3'ü ± 10dgt	Değerin                                              ±% 3'ü ± 4dgt	Değerin ±% 3'ü ± 25 mΩ	Değerin ±%3'ü  ± 4dgt
  0Ω harici  döngüde  nominal    test akımı: 230V'de  Büyüklük / Süre	LN: 6A / 60ms N-PE: 10mA	L-PE: 15mA	20Ω:   6A / 20ms 200Ω:  0.5A / 20ms 2000Ω: 15mA / 500ms	25A / 20 ms	6A / 20 ms

  PSC / PFC
  Aralık	2000A / 20kA  (LN (PSC) / L-PE (PFC))		2000A / 20kA  (PFC)	2000A / 20kA  (PFC)		2000A / 50kA  (PFC)	2000A / 20kA (PSC)
  Doğruluk	PSC / PFC doğruluğu, ölçülen döngü empedans spesifikasyonundan ve ölçülen voltaj spesifikasyonundan elde edilir
  RCD
  Anma gerilimi			100-260V (50 / 60Hz)
  Fonksiyon			x1 / 2, x1, x5, Rampa, Otomatik, Uc
  			6/10/30/100/300/500 / 1000mA / değişken
  RCD türü			AC (G / S)	A (G / S)	F (G / S)	B (G / S)	EV
  RCD Atma akımı ayarı		x1 / 2, x1, Uc	10/30 / 100/300/ 500 / 1000mA (G) 10/30 / 100 / 300/500 (S)	10/30 / 100/ 300/500 mA	10/30 / 100/ 300/500 mA	10/30/100 / 300mA	6mA (yalnızca x1)
  		x5	10/30 / 100mA	10/30 / 100mA	10/30 / 100mA	10 / 30mA	-
  		Rampa	10/30 / 100/ 300/500 mA	10/30 / 100/ 300/500 mA	10/30 / 100/ 300/500 mA	10/30 / 100  / 300mA	6mA
  Doğruluk
  RCD Atma akımı		x1 / 2	-% 8 -% -2	-100%	-100%	-100%	-
  		x1	+% 2 - +% 8	% 0 - +% 10	% 0 - +% 10	% 0 - +% 10	% 0 - +% 10
  		x5	+% 2 - +% 8	% 0 - +% 10	% 0 - +% 10	% 0 - +% 10	-
  		Rampa	-% 4 - +% 4	-% 10 - +% 10	-% 10 - +% 10	-% 10 - +% 10	-% 10 - +% 10
  RCD Atma süresi		x1 / 2	2000 ms (G / S): ±% 1 değer ± 2 ms				-
  		x1	550 ms (G): ±% 1 değer ± 2 ms, 1000 ms (K): ±% 1 değer ± 2 ms				10.5s: ±% 1 ± 2㎳
  		x5	410 ms (G / S): ±% 1 değer ± 2 ms				-

  Süreklilik
  Aralık		20.00 / 200.0 / 2000Ω (Otomatik aralık)
  Açık devre voltajı (DC)		7-14V
  Ölçüm akımı	200mA	> 200mA veya daha fazla (2 Ω veya daha az)
  	15mA	15mA ± 3mA (kısa devre)
  Doğruluk		Değerin ±% 2'si ± 8dgt
  Volt
  Aralık		300.0 / 600V (Otomatik aralık)
  Ölçüm aralıkları	Volt	2-600V
  	Sıklık	45-65Hz
  Doğruluk	Volt	Değerin ±% 2'si ± 4dgt
  	Sıklık	Değerin ±% 0,5'i ± 2dgt

  Faz Rotasyonu
  Anma gerilimi	48-600V (50 / 60Hz)
  Uyarılar	Açıklamalar Doğru faz sırası: “1.2.3” görüntülenir ve Ters faz sırası: görüntülenir “3.2.1” ve işaretleyin
  Topraklama Testi
  Aralık	20.00 / 200.0 / 2000Ω (Otomatik aralık)
  Doğruluk	Değerin ±% 2'si ± 0.08Ω (20.00Ω) ±% 2 değer ± 3dgt (200.0 / 2000Ω)
  Uygulanabilir standartlar		IEC 61010-1 CAT IV 300V, CAT III 600 V Kirlilik derecesi 2 IEC 61010-2-034 IEC 61557-1,2,3,4,5,6,7,10 IEC 60529 (IP40) IEC 61326 (EMC)
  Piller		LR6 (AA) (1.5V) × 8
  İletişim arayüzü		USB, Bluetooth®5.0, Android ™ 5.0 veya üzeri, iOS 10.0 veya üzeri ※ 1
  Boyutlar / Ağırlık		136 (L) × 235 (W) × 114 (D) mm / Yaklaşık. 1300g (piller dahil)
  Dahil Aksesuarlar		Ana test kablosu ※ 2 7281 (Uzaktan kumanda anahtarlı test uçları) 7246 (Dağıtım panosu test kablosu) 7228A (Toprak direnci test uçları) 8041 (Yardımcı toprak sivri uçları [2 sivri / 1 set]) 9084 (Yumuşak çanta) 9142 (Taşıma çantası ) 9151 (Omuz askısı) 9199 (Omuz askısı) LR6 (AA) × 8, Kullanım kılavuzu, Kalibrasyon sertifikası
  İsteğe bağlı Aksesuarlar		8212-USB ("KEW Raporu (Yazılım) '' içeren USB adaptörü) 8259 (Ölçüm terminali için adaptör) 7272 (Hassas ölçüm Kablosu seti) 8017A (Uzatma çubuğu uzun)

  ※ 1 Bluetooth, Bluetooth SIG'nin ticari markası veya tescilli ticari markasıdır.                                                                                                                                      Android, Google' ın ticari markası veya tescilli ticari markasıdır.                                                                                                                                                      İOS, Amerika Birleşik Devletleri ve diğer ülkelerde Cisco Technology' in ticari markası veya tescilli ticari markasıdır.                                                            ※ 2 7187A: İngiliz fişi, 7218A: (AB) Avrupa SHUKO fişi, 7221A : (SA) Güney afrika fişi, 7222A: (AU) Avustralya fiş
