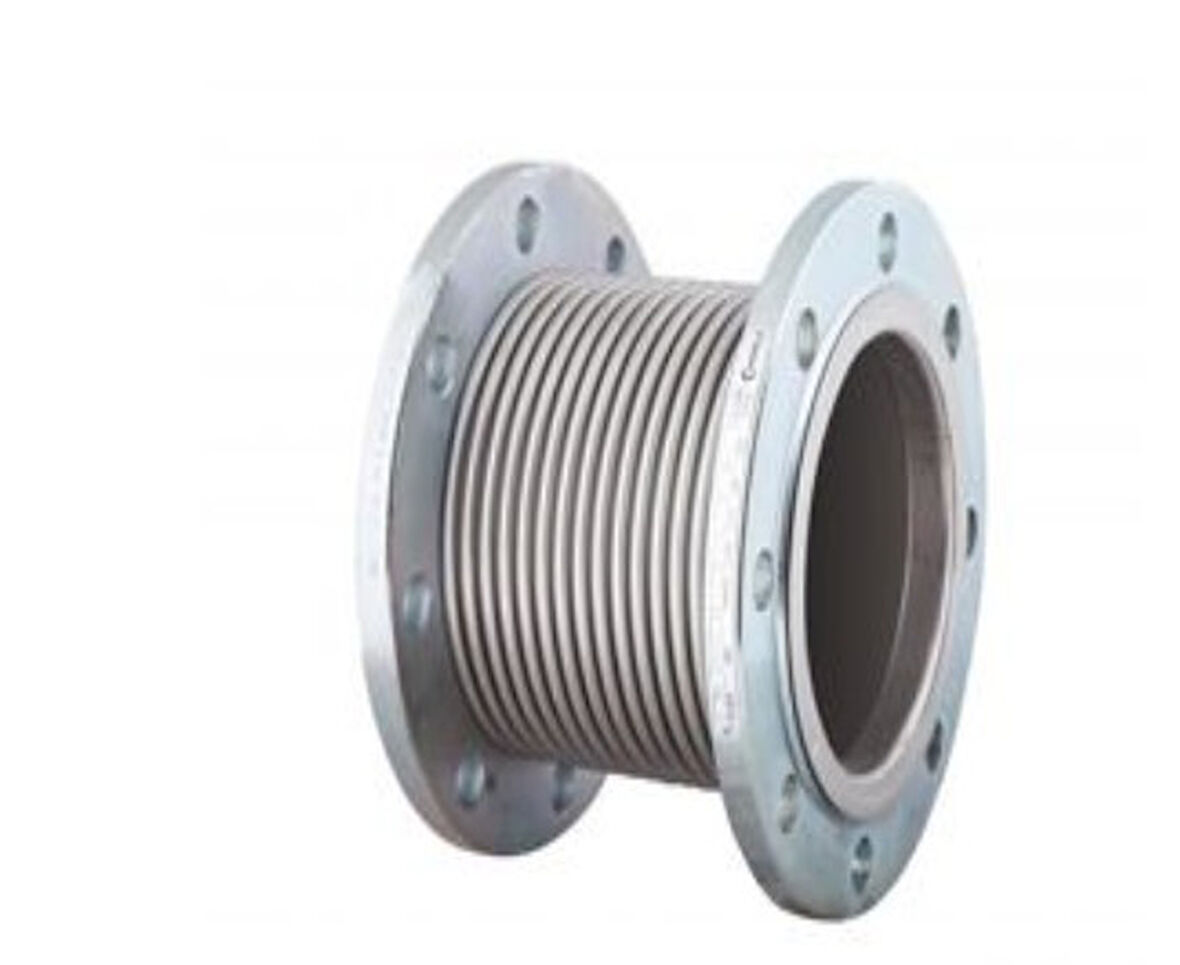

Klepsan 3603 Pn16 Döner Flanşlı Metal Körüklü Laynersiz Kompansatör

Klepsan 3603 modeli, PN 16 sınıfında döner flanşlı, metal körüklü (laynersiz) bir kompansatördür. Döner flanş sistemi montajda esneklik sağlar; metal körük ise termal genleşme, titreşim ve basınç değişimlerinde boru hattınızı korur.

Temel teknik özellikler:

• Körük: AISI 321 paslanmaz çelik (opsiyonel: 304/316/316Ti)
• İç layner: Yok (laynersiz)
• Flanş/gövde: ST 37.2 karbon çelik (opsiyonel paslanmaz)
• Basınç: PN 16 (~16 bar); özel taleple 25–64 bar’a çıkabilir
• Sıcaklık: –80 °C … +427 °C (isteğe göre +550 °C+)
• Genleşme: 30/45/60 mm; montaj boyu DN’e göre ~110–150 mm olur; döner flanş ±15° açı toleransı sunar

Ürün Tanımı & Fonksiyon

• Tip: Döner flanş – döner flanş bağlantılı, laynersiz (astarsız) metal körüklü kompansatör
• Amaç: Boru sistemlerinde oluşan termal genleşme, titreşim ve basınç dalgalanmalarını emerek sistemi korumak
• Döner flanş özelliği: Montaj kolaylığı sağlar, flanş deliklerini hassas hizalama ihtiyacı azaltır

Numune Ölçüler & Genleşme

• Nominal Çap Aralığı: DN 25’den DN 300+’ye kadar üretilebilir
• Eksenel Genleşme: Tipik olarak 30 / 45 / 60 mm (talebe göre belirlenir)
• Montaj Boyu (L): Örnek: DN25 ≈ 110 mm; DN150 ≈ 130–150 mm; DN300+ için daha uzun montaj boyları olabilir
• Yanal/Açısal Tolerans: Döner flanş ±15° açı toleransı ve birkaç mm yanal kayma sağlar

Avantajları & Uygulama Alanları

• Montaj Kolaylığı: Döner flanş sayesinde hizalama sorunları minimuma iner.
• Dayanıklılık: Metal körük yapısı, yüksek basınç/sıcaklık ve titreşimli çalışma koşullarına karşı güçlü performans sergiler
• Uygulama Alanları: Sıcak/soğuk su, buhar, kızgın su/yağ sistemleri, basınçlı hava ve yapı dilatasyonlarında kullanıma uygundur
