FTDI FT4232HL USB to 4 Kanal TTL UART UyumluÇevirici RS232 Seri Port Haberleşme Arduino Mcu Uydu Al

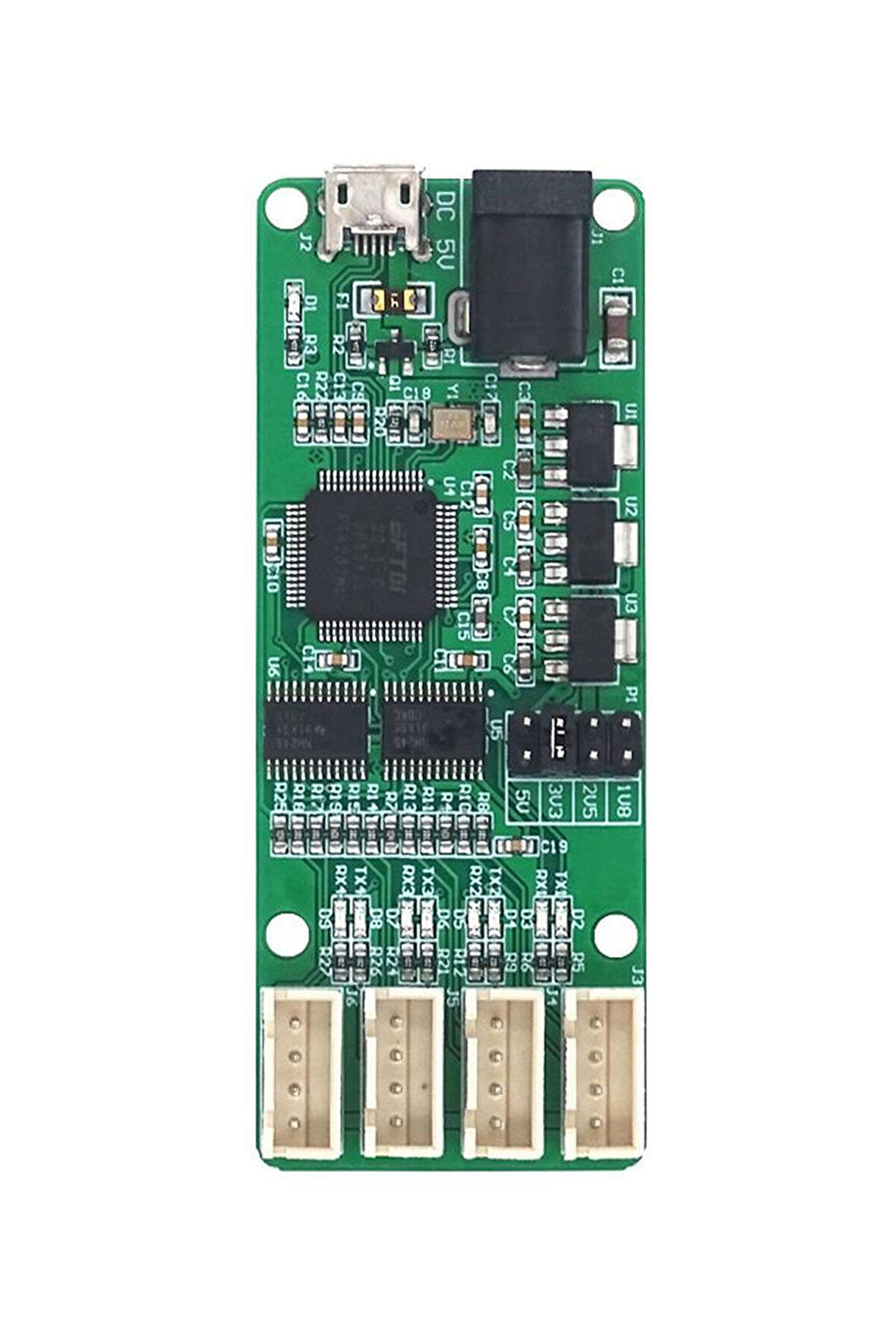

FTDI FT4232HL USB to 4 Kanal TTL UART Çevirici Modül

RS232 Seri Port Haberleşme Arduino Mcu Uydu Alıcı Dvd GSM Telefon

     Usb port üzerinden 4 kanal seri port haberleşmesi yapılabilmesini sağlar. Bu ürün üzerinde ft4232hl entegresi kullanılmıştır. Com port olmayan bilgisayarlarda usb portun com port olarak kullanılmasını sağlar. Driver kurulumundan sonra donanım yöneticisinde 4 adet com port oluşur. Konsol veya ilgili seri port haberleşme programlarında haberleşme portu olarak bu port seçilir, gereken ayarlar yapıldıktan sora com port haberşmesi yapılmaya başlanır.

     Standart dc adaptör giriş soketi bulunmaktadır. Micro usb port üzerinden bilgisayara bağlanır. 1.8V, 2.5V, 3.3V ve 5V  besleme seviyelerinde çalışabilir. Jumper seçimi ile voltaj seçimi yapılır. Voltaj çevirici entegreler ile dönüşüm sağlanır. Çevirici çıkışı 4 pinli soketler üzerinden sağlanmaktadır.  Her portun rx tx pinlerinde haberleşme gösterge ledleri bulunmaktadır. Besleme girişinde sigorta bulunur. 4 tane montaj deliği bulunur.

Özellikler:

•     Entegre: Ftdi Ft4232HL

•     Giriş Portu: Micro usb port soketi

•     Harici besleme: Standart 2.1mm dc power soket  DC 12V

•     Port sayısı: 4 Kanal ttl seri port

•     Bağımsız baudrate ayar desteği

•     Mini usb soket ile pc bağlantısı yapılır

•     USB üzerinden ttl seri haberleşme yapılacak projelere uygundur.

•     3.3V, 2.5V, 1.8V besleme regülatörleri.

•     5V, 3.3V, 2.5V, 1.8V çalışma voltaj seçim jumperı.

•     Her port için 2 adet haberleşme gösterge ledi. ( Toplam 8 adet )

•     Besleme gösterge ledi.

•     4 Pinli ttl konnektor:  GND, TXD, RXD, VCC

•     Besleme girişinde sigorta.

•     Ayrıca kartın her iki yanında FT232RL çipinin önemli pinleri boş pin header olarak bulunmaktadır.

•     TTL çıkışlar sayesinde kolaylıkla bir mcu ile haberleşmeyi sağlar.

•     FTDI Virtual Com Port (VCP) sürücü desteği

•     Direct (D2XX) sürücü desteği

•     Windows CE, 98, Xp, 10 / 11, Mac OS 10 / 11 / 12, Linux

•     Renk: Yeşil

•     Çalışma sıcaklığı:  - 40C  /  65C

•     4 Adet montaj deliği

•     Boyutlar: 30mm x 76mm

•     Ağırlık: 14gr


Pin Açıklamaları:

• GND:  Besleme toprak pini

• TXD: Uart tx pini

• RXD: Uart rx pini

• VCC:  Besleme pozitif pin


Sürücü:  Ftdi sitesinde ft4232 entegre sayfasından edinilebilir.

ftdichip.com/products/ft4232hq/#

Paket içeriği :

•     1 Adet FT4232HL USB to 4 Kanal TTL Seri Port Modül
