DC 12V Ups Modül 18650 3.7V Lion Pil Kesintisiz Acil Durum Güç Kaynağı Akü Otomatik Seçim Yük Kapanm

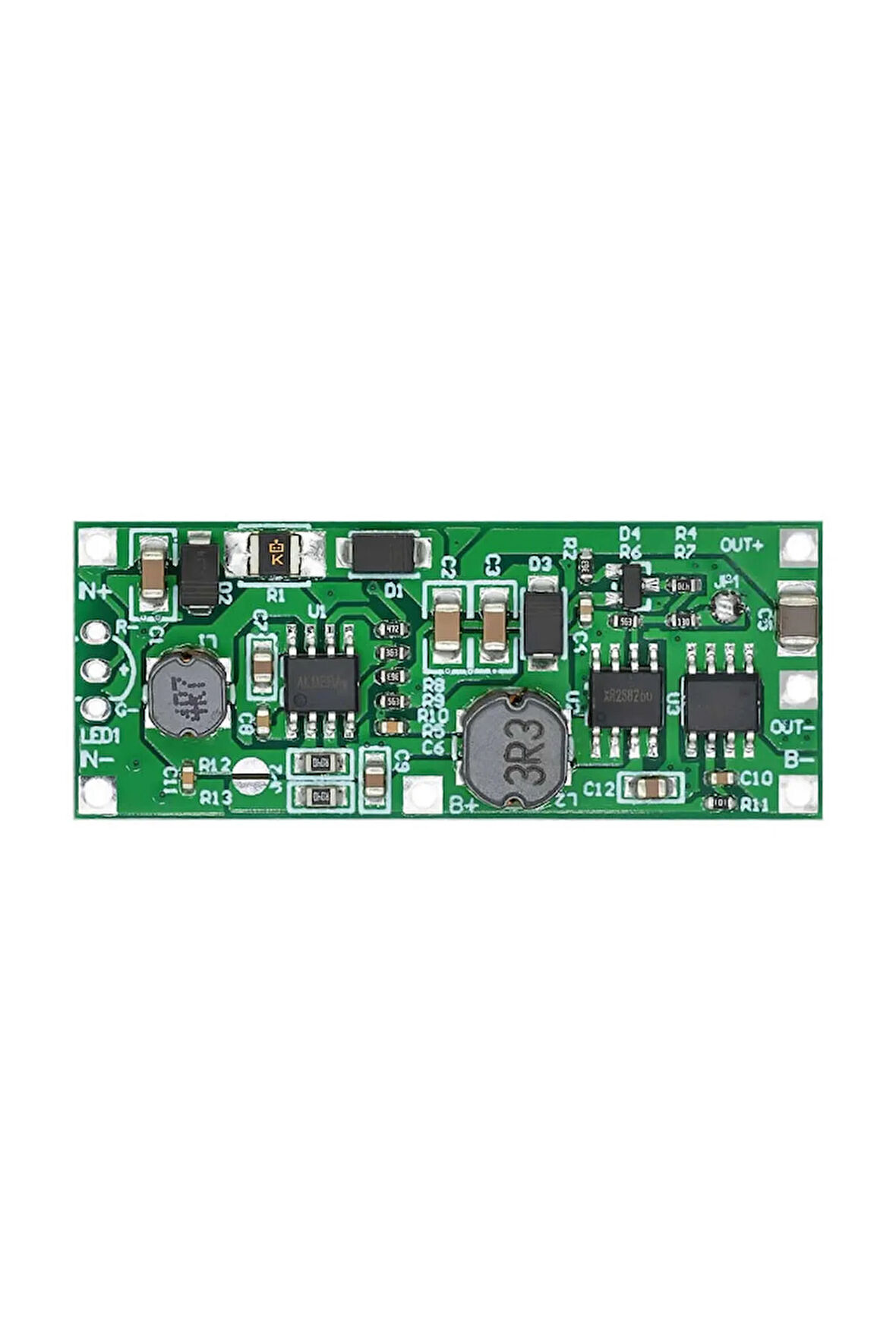

DC 12V Ups Modül

18650 3.7V Lion Pil Kesintisiz Acil Durum Güç Kaynağı Akü Otomatik Seçim Yük Kapanma Önleyici Koruma Kartı

Paket içinden 2 renk led çıkmaz.

Besleme, pil veya yük bağlantısı sırasında ters bağlantı ürüne kalıcı zarar verir.

Enerji kesintisi durumlarında yükün çalışması durmadan akü beslemesi ile devam edebilmesini sağlar. Dc 5V-12V arasında besleme giriş voltajı vardır. Karta bağlı 3.7V lion pilleri şarj eder. Çıkış voltajı Dc 12v dır. Girişteki besleme kesilirse pil voltajı Dc 12v seviyesine yükseltilerek hedef cihazın çalışmasının devam etmesini sağlar.

 Jp1 kısa devre ise çıkış voltajı Dc 12v tur. Jp1 açık devre ise çıkış voltajı Dc 9V tur. Jp2 pil şarj akımı seçimi içindir. Jp2 açık devre ise şarj akımı 0.5A kısa devre olursa 1A civarında şarj akımı ile şarj eder. Giriş kısmında 2 renk led bağlantı pinleri bulunur. Buraya kırmızı yeşil renkte 2 renk led takılırsa devrenin çalışma durumu gözlemlenebilir. Ürün yanında led yollanmamaktadır.

 Çıkışta yük bağlantısından önce paralel kapasiteler eklenmesi faydalı olabilir. Çıkış voltajı yük bağlanmadan kontrol edilmelidir. Dc 12V voltaj var ise ürünün çalışmasında sorun yoktur. Yük bağlandığında voltaj düşüyorsa giriş gücü çıkış gücünü karşılamıyordur. Yük ihtiyacı yüksek olabilir. 12W üstünde olabilir. Bu durumda çevirici devre bu yük ile kullanılamaz. Yada giriş voltajı çıkıştaki yükü beslemeye yetmiyor olabilir. Mesela 5V 1A bir kaynak 12W lık bir yükü besleyemez. Uzun süreli kullanımlarda bildirilen değerlerin 2/3 seviyesini geçmemeniz uygun olur. Çinli üreticiler maksimum çalışma değerlerini, sürekli kullanım özellikleri olarak bildirdikleri çok olmaktadır.

Özellikler:

 DC 12V Ups Modül

 Giriş voltajı: DC 5V / 12V

 Çıkış voltajı: DC 12V (Jp1 açık devre olursa Dc9V)

 Çıkış akımı: DC 1A

 Çıkış gücü: 11W

 Pil tipi: 3.7V lion

 Pil gücü: 10000mA (maksimum)

 Şarj voltajı: 4.2V

 Şarj akımı: 0.5A ( Jp2 kısa devre edilirse 1A)

 1 Adet 2 renk devre çalışma gösterge led bağlantısı. Ortak anot Kırmızı yeşil

 Kırmızı led: Sürekli yanıyorsa şarj devam. Kapalı ise şarj bitti. Yanıp sönme, pil bağlı değil anlamına gelir.

 Yeşil led: Yük bağlı

 Çalışma sıcaklığı: -20C / 85C

 Renk: Yeşil

 Boyutlar: 20mm x 50mm x 6,5mm

 Ağırlık: 5gr

Paket içeriği:

1 Adet DC 12V Ups Modül
