ACS758 50A Sensör Modül AC DC Çift Yönlü Güç Kaynağı Motor Kontrol Analog Voltaj Çıkışı Yüksek Hassa

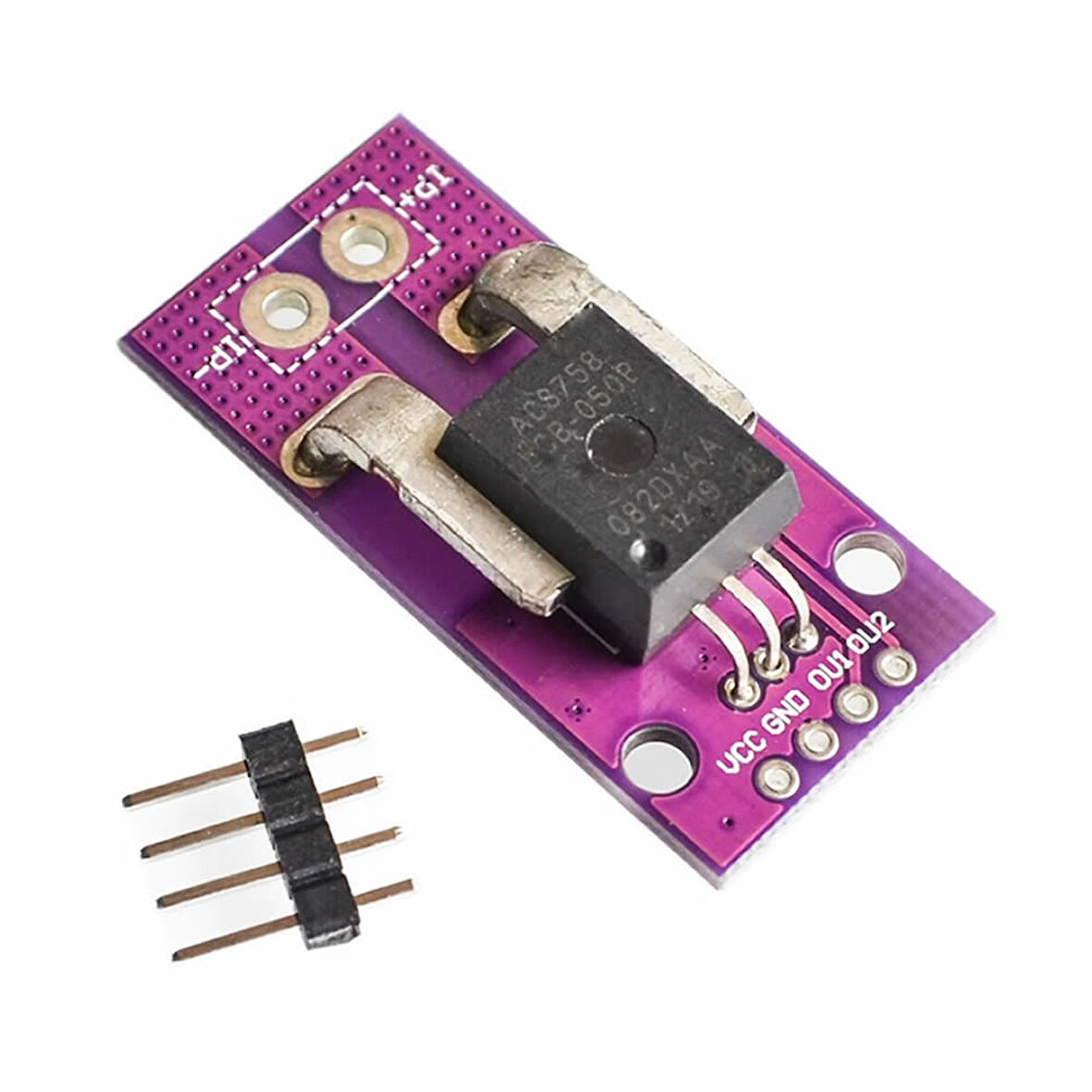

ACS758 50A Sensör Modül

AC DC Çift Yönlü Güç Kaynağı Motor Kontrol Analog Voltaj Çıkışı Yüksek Hassasiyet Manyetik Alan Temelli Ölçme Sensörü

ACS758 50A akım ölçme sensör modülüdür. AC ve DC akımları ölçebilir. Elektrik hattı üzerinde oluşan manyetik alanın ölçülmesi tekniği ile akımı ölçümünü yapar. Bu ölçme yöntemi sayesinde akım ölçme işlemi sırasında yüksek izolasyon koruması elde edilmektedir. Motor kontrol uygulamaları, yük algılama, yüksek akım akışının tespiti ve korunması gibi uygulamalarda kullanılır.

 Bu sensör aynı zamanda iletken üzerindeki her 2 yönde de akan akımı ölçebilmektedir. Bu sayede mesela hat üzerinde oluşmuş herhangi bir yöndeki gürültülerin ölçülebilmesi imkanıda elde edilir. İç direnci tipik olarak 100uohm olup, düşük güç kaybı sağlar. Ayrıca, kalın bakır iletken tasarımı, cihazın yüksek aşırı akım koşullarında çalışmasını mümkün kılar.

 Özellikler:

 ACS758 50A Sensör Modül

 Çalışma voltajı: DC 3.3V 5V

 Giriş beslemesinin belli orantılı hali analog voltaj çıkışı

 Ölçme akımı: 50A Maksimum

 Ölçme akım tipi: AC / DC

 Hassasiyet: 40 mV/A

 Frekans: 120kHz

 İç direnç: 100uohm

 Gelişmiş sıcaklık dayanımı

 Many etik alan temelli akım ölçme telnolojisi

 Renk: Mor

 Çalışma voltajı: -20C / 85C

 İki adet montaj deliği

 Boyutlar: 17mm x 38mm

 Ağırlık: 7gr

Paket içeriği:

 1 adet ACS758 50A Sensör Modül

 4 pin erkek header soket.
