    Ürün Açıklaması

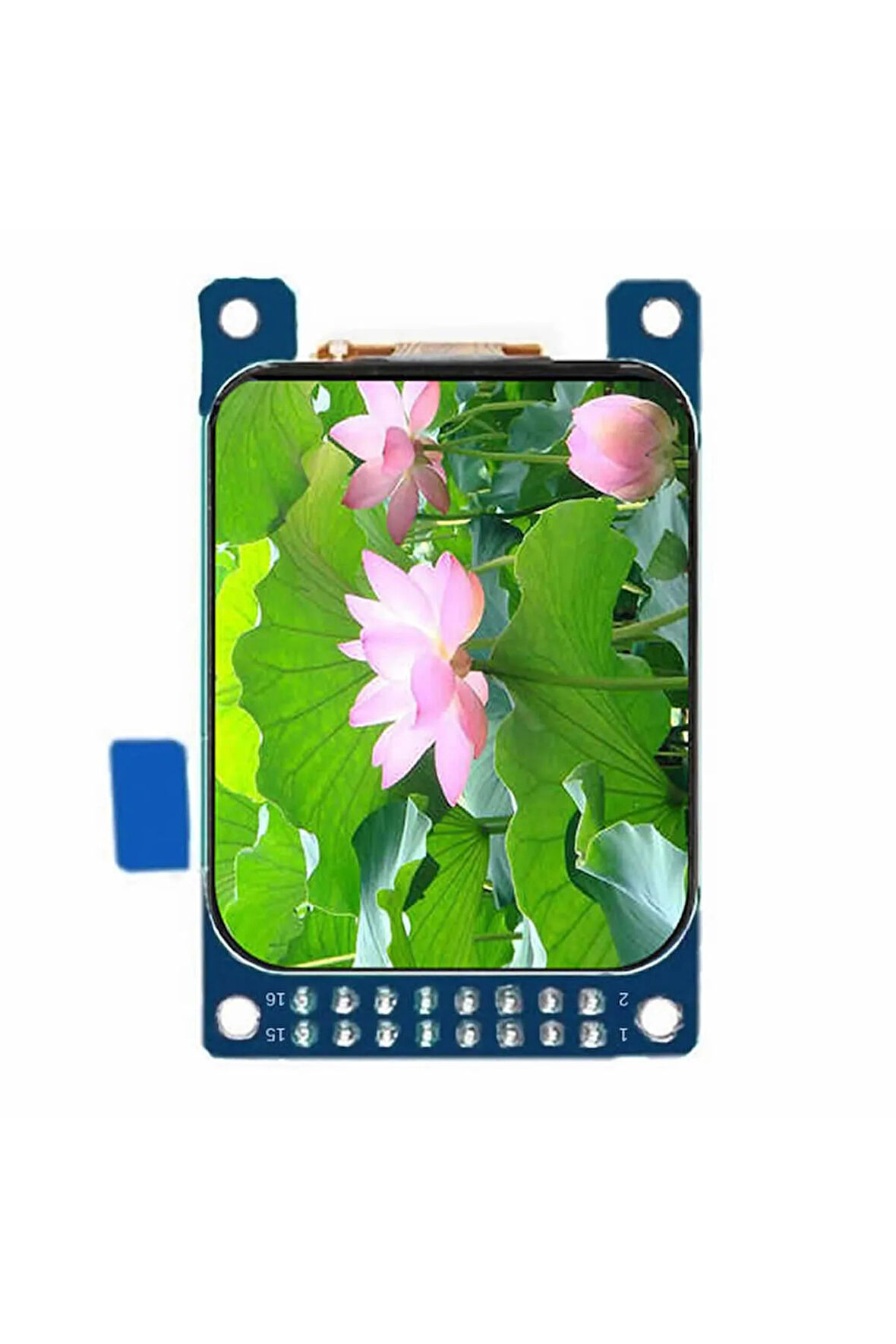

    1.69 inç Lcd Tft Modül

    Yuvarlak Köşe ST7789V2 16 Pin SPI 8080 Paralel 240x280 Piksel Akıllı Saat 262k Renk ZJY169P1600TG01

     1.69inç 240x280 piksel yuvarlak köşeli tft lcd modülüdür. ST7789V2 lcd sürücü entegresine sahiptir. Spi yada 16 bit paralel bağlantı ile ürün kullanılabilir. 16 pin erkek header bağlantı soketi bulunmaktadır. 16 pin film lcd bağlantı soketine sahiptir. 4 adet montaj deliği ile kolayca montajlanabilir. Yuvarlak köşeleri ile akıllı saat uygulamaları için idealdir.

    Özellikler:

     Lcd boyutu: 1.69 inç

     Lcd adı: ZJY169P1600TG01

     Çözünürlük: 240 x 280 Piksel

     Piksel boyutları: 0.11655mm (H) x 0.11655mm (V)

     Aktif alan: 28mm x 32,63mm

     Sürücü: ST7789V2

     Renk: 262k

     Görüntüleme yönü: tam görüş açısı

     Haberleşme: Spi / 8Bit 8080 MCU

     Pin sayısı: 16 Pin

     Voltaj: 3.3 V

     Parlaklık: 480Cd/m2

     Arka ışık: Beyaz 3 adet led

     Çalışma sıcaklığı: -20C / 70C

     Boyutlar: 31mm x 47,5mm

     16 Pin erkek header bağlantı soketi.

     16 Pin film bağlantı soketi

     4 adet montaj deliği

     Ağırlık: 8gr

    Pin açıklamaları:

    NOPinAçıklama
    1VCCPower Supply for Analog ,VDD=2.5-3.3V.
    2GNDPower Ground
    3BLKBacklight control switch, backlight on by default, low level
    4RESThis signal will reset the device and it must be applied to properly initialize the chip .Signal is active low.
    5CSChip selection pin ;Low enable ,high disable
    6RS/DCDisplay data/command selection pin
    7WRWrite enable in MCU parallel interface
    8TETearing effect signal is used to synchronize MCU to fram memory writing
    9DB0MCU parallel interface data
    10DB1MCU parallel interface data
    11DB2MCU parallel interface data
    12DB3MCU parallel interface data
    13DB4MCU parallel interface data
    14DB5MCU parallel interface data
    15DB6MCU parallel interface data
    16DB7MCU parallel interface data

    Paket içeriği:

    1 Adet 1.69” Lcd Modül

    .
