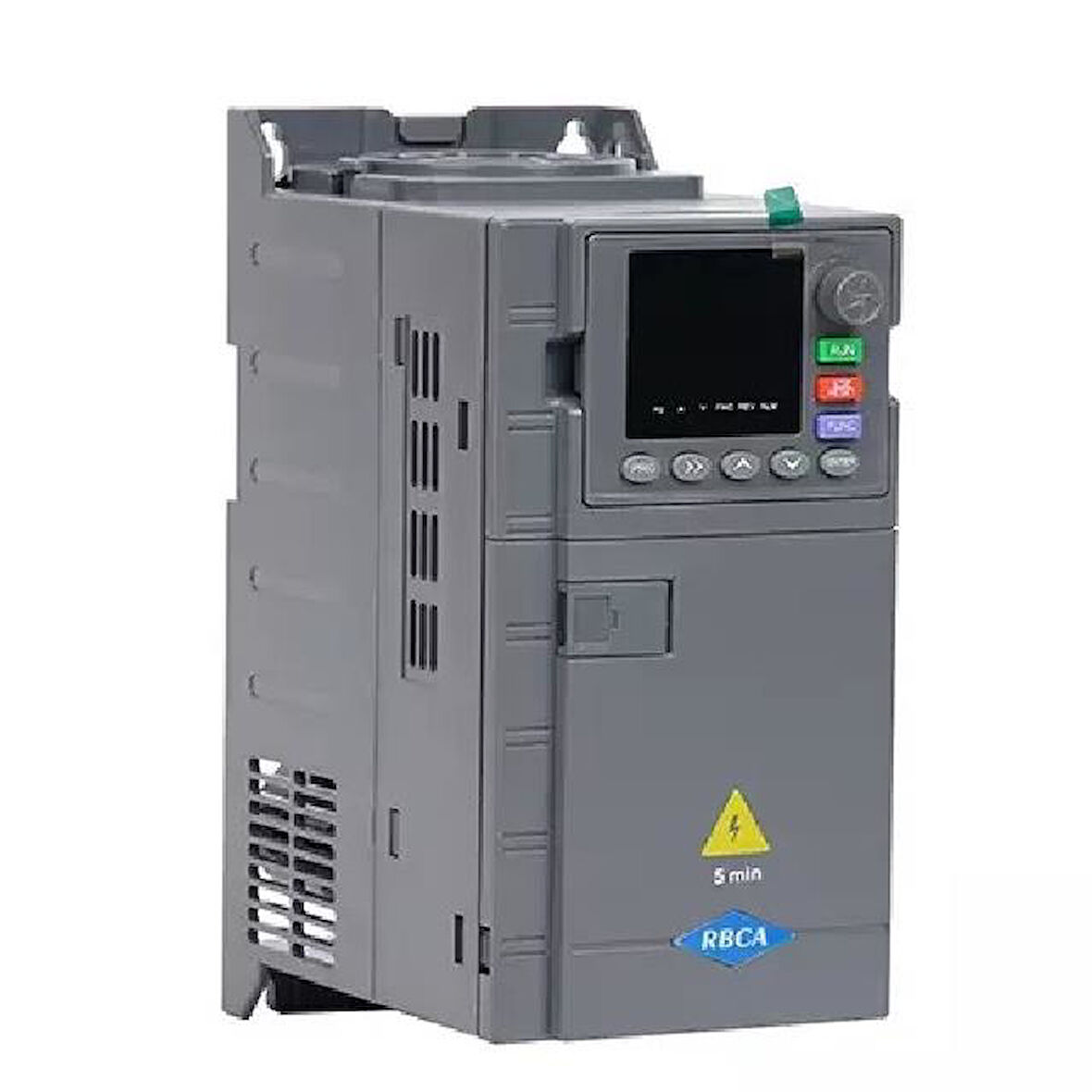

11 Kw 380V Motor Sürücü İnverter

Giriş?

Anma gerilimi,

sıklık

Üç fazlı AC 380V;50/60Hz

Tek fazlı AC 220 V;50/60Hz

izin verilen voltaj

Değişim aralığı

Üç fazlı AC 3 80 V ~ 4 8 0V

Tek fazlı AC220 V ~ 2 6 0 V

Çıkış?

Gerilim

0 ~ 480V

0 ~ 260V

Sıklık

Vektör kontrolü: 0~500Hz V/F kontrolü: 0~5000Hz

Aşırı yük kapasitesi

G tipi makine: 60 saniye boyunca %150 anma akımı; 3 saniye boyunca %180 anma akımı.

P tipi makine: 60 saniye boyunca %120 anma akımı; 3 saniye boyunca %150 anma akımı.

Kontrol yöntemi

V/F kontrolü, hız sensörsüz vektör kontrolü (SVC)

Kontrol özellikleri?

Frekans ayarı

çözünürlük

Analog giriş

Maksimum frekans×0,025%

Dijital ayarlar

0,01 Hz

V/F kontrolü

V/F eğrisi

Üç yöntem: doğrusal tip; çok noktalı tip; N-inci güç V/F eğrisi

(1.2 kuvvet, 1.4 kuvvet, 1.6 kuvvet, 1.8 kuvvet, 2 kuvvet)

V/F ayrımı

2 yol: tam ayırma, yarı ayırma

Tork artışı

Manuel ayar: Nominal çıkışın %0,0~30,0\"ı

Otomatik kaldırma: Çıkış akımına göre kaldırma torkunu otomatik olarak belirler ve motor parametreleriyle birleştirir

Otomatik akım sınırlama ve basınç sınırlama

İster hızlanma, ister yavaşlama, isterse kararlı çalışma sırasında olsun, motor stator akımını ve voltajını otomatik olarak algılayabilir ve sistem arızası tetikleme olasılığını en aza indirmek için benzersiz bir algoritmaya dayalı olarak izin verilen aralıkta bastırabilir.

Kontrol özellikleri

Endüktif vektör kontrolü

Gerilim frekans özellikleri

Motor parametrelerine ve benzersiz algoritmaya göre çıkış voltaj-frekans oranını otomatik olarak ayarlayın

Tork özellikleri

Başlangıç ??torku:

3,0 Hz\"de %150 nominal tork (V/F kontrolü)

0,5 Hz\"de %150 nominal tork (hız sensörü olmadan vektör kontrolü)

Çalışma hızı sabit durum doğruluğu: ?±0,2% anma senkron hızı

Hız dalgalanması: ?±0,5% nominal senkron hız

Tork tepkisi: ?20ms (hız sensörü olmadan vektör kontrolü)

Motor parametrelerinin kendi kendine belirlenmesi

Motorun hem statik hem de dinamik koşullarında, en iyi kontrol etkisini elde etmek için, herhangi bir kısıtlama olmaksızın otomatik parametre tespiti yapılabilir.

Akım ve gerilim bastırma

Tam akım kapalı devre kontrolü, akım darbesini tamamen ortadan kaldırarak, aşırı akım ve aşırı gerilim bastırma fonksiyonlarıyla

Çalışma sırasında düşük gerilim bastırma

Özellikle şebeke gerilimi düşük olan ve şebeke geriliminde sık dalgalanmalar yaşanan kullanıcılar için, şebeke gerilimi izin verilen gerilim aralığının altında olsa bile sistem, özgün algoritması ve artık enerji dağıtım stratejisi sayesinde mümkün olan en uzun çalışma süresini koruyabilmektedir.

Tipik

fonksiyonlar

Çok hızlı ve salınım frekansı çalışması

16 segmentli programlanabilir çok segmentli hız kontrolü, birden fazla çalışma modu mevcuttur. Salınım frekansı çalışması: önceden ayarlanmış frekans ve merkez frekansı ayarlanabilir, durum belleği ve elektrik kesintisi sonrasında kurtarma

PID kontrolü

RS485 iletişimi

Dahili PID kontrolörü (frekans önceden ayarlanabilir), standart yapılandırma RS485 haberleşme fonksiyonu

Frekans ayarı

Analog giriş

DC voltajı 0~10V, DC akımı 0~20mA (üst ve alt sınırlar isteğe bağlı)

dijital giriş

Analog giriş ile operasyon paneli ayarı, RS485 arayüz ayarı, UP/DOWN terminal kontrolü ve çeşitli kombinasyon ayarları

çıkış sinyali

dijital çıktı

2 Y terminali açık kollektör çıkışı ve 2 programlanabilir röle çıkışı (TA, TB, TC), 58\"e kadar anlam seçeneği

Analog çıkış

2 analog sinyal çıkışı, çıkış aralığı 0 ~ 20 mA veya 0 ~ 10 V arasında esnek bir şekilde ayarlanabilir, bu da ayar frekansı ve çıkış frekansı gibi fiziksel niceliklerin çıkışını gerçekleştirebilir.

Otomatik voltaj sabitleme işlemi

En kararlı çalışma etkisini elde etmek için ihtiyaçlarınıza göre dinamik voltaj sabitleme, statik voltaj sabitleme veya sabitlenmemiş voltaj arasından seçim yapabilirsiniz.

Hızlanma ve yavaşlama

zaman ayarı

0.0s~6500.0s sürekli olarak ayarlanabilir, S şeklinde ve doğrusal modlar isteğe bağlıdır

fren

Enerji tüketimi

fren

Enerji tüketimi frenleme başlangıç ??voltajı, histerezis voltajı ve enerji tüketimi frenleme oranı sürekli olarak ayarlanabilir

DC

fren

DC frenleme başlangıç ??frekansını durdurun: 0.00~[F00.10] maksimum frekans

Frenleme süresi: 0.0~100.0s; Frenleme akımı: %0~%100 anma akımı

Düşük gürültülü çalışma

Taşıyıcı frekansı motor gürültüsünü en aza indirmek için 0,5KHz ile 16,0KHz arasında sürekli olarak ayarlanabilir.

RPM izleme hızı

yeniden başlatma işlevi

Çalışan motorun yumuşak bir şekilde yeniden başlatılmasını ve anında durdurularak yeniden başlatılmasını sağlayabilir.

tezgah

Sistem entegrasyonunu kolaylaştırmak için dahili bir sayaç

çalıştırma fonksiyonu

Üst ve alt sınır frekans ayarları, frekans atlama işlemi, ters çalışma sınırı, kayma frekans kompanzasyonu, RS485 haberleşmesi, frekans artırma ve azaltma kontrolü, arıza kendi kendine kurtarma işlemi vb.

Görüntülemek

Operasyon paneli ekranı

koşmak

durum

Çıkış frekansı, çıkış akımı, çıkış voltajı, motor hızı, ayar frekansı, modül sıcaklığı, PID ayarı, geri besleme miktarı, analog giriş ve çıkış, vb.

Alarm içeriği

Çıkış frekansı, ayar frekansı, çıkış akımı, çıkış voltajı, DC voltajı, modül sıcaklığı, güç açık süresi ve üç hata oluştuğunda çalışma süresi olmak üzere 8 adet çalışma parametresi kaydı bulunmaktadır.

Koruyucu fonksiyon

Aşırı akım, aşırı gerilim, düşük gerilim, modül arızası, elektronik termik röle, aşırı ısınma, kısa devre, giriş ve çıkış faz kaybı, anormal motor parametre ayarı, dahili bellek arızası, vb.

Çevre???

ortam sıcaklığı

-10?~+40? (ortam sıcaklığı 40?~50? arasındadır, kullanım için lütfen düşürün)

ortam nemi

%5~%95RH, su damlacıkları yoğunlaşması yok

çevre

Kapalı alan (doğrudan güneş ışığı almayan, korozyona uğramayan, yanıcı gaz, yağ buharı, toz vb. bulunmayan)

yükseklik

1000 metrenin üzerinde kullanımlarda güç düşümü oranı, her 1000 metrede %10 düşüm oranı uygulanır.

Yapı?

Koruma seviyesi

IP20

soğutma yöntemi

Hava soğutma, fan kontrolü ile

Kurulum yöntemi

Duvara monte; dolap tipi

Voltaj seviyesi

Anma gücü (KW)

Nominal çıkış akımı (A)

Uyarlanmış motor (KW)

380V üç fazlı

0,75

2.5

0,75

1.5

3.7

1.5

2.2

5

2.2

4.0

9

4

5.5

13

5.5

7.5

17

7.5

11

25

11

Voltaj seviyesi

İnverter modeli

Güç(kw)

Genel boyutlar (mm)

Kurulum boyutları (mm)

Ambalaj boyutu (mm)

Net ağırlık (kg)

W1

H1

D

W2

H2

?

uzun

B

yüksek

380V üç-

faz

H901-4T0R75G

0,75

78

170

125

60

161

5

200

115

175

1.06

H901-4T01R5G

1.5

1.06

H901-4T02R2G

2.2

1.1

H901-4T0004G

4

95

210

145

78

198

5

240

130

190

1.88

H901-4T05R5G

5.5

1.91

H901-4T07R5G

7.5

140

240

178

130

230

5

280

180

220

3.14

H901-4T0011G

11

3.36
